Опалубка колонн на универсальных щитах

Применение универсальных щитов и шкворней

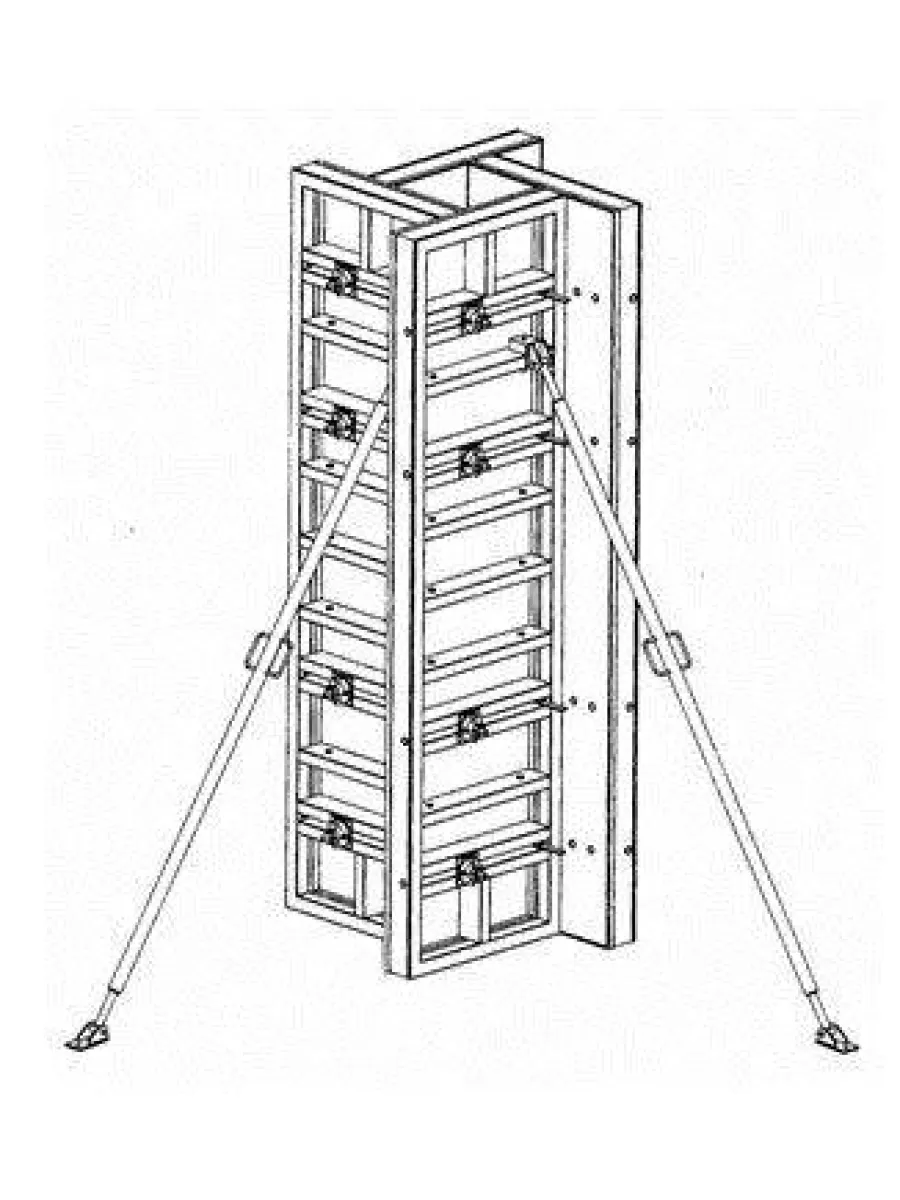

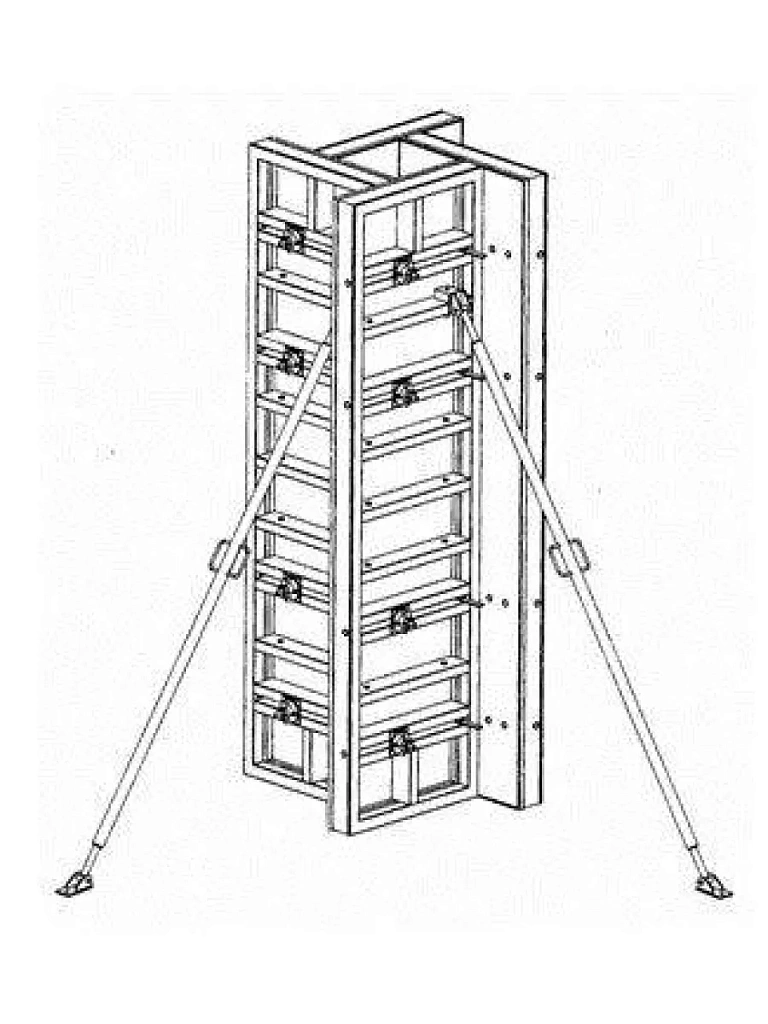

Опалубка колонн монтируется из 4 универсальных щитов соединенных между собой 16 шкворнями AGS.0105.61.000. При бетонировании высоких колонн монтируются последовательно щиты первого яруса, затем второго и третьего с применением подкосов различной длины до 6м, затем навешиваются кронштейны подмостей. Порядок сборки и выверка колонн определяется ППР.
Для возведения колонн сечением от 0,2 м до 0,6 м с шагом 5 см предусмотрены универсальные щиты размером 0,8х3,0 м и 0,8х3,3м с отверстиями под шкворни, позволяющие установить необходимый размер колонн в плане.
Для возведения колонн сечением от 0,2 м до 1,0 м предусмотрены универсальные щиты размером 1,2х3,0 (3,3) м.
Существуют щиты для опалубки колонн высотой 3 м, 3,3 м, 2,5 м, 1,2 м, 0,6 м.
Опалубка колонн оборудована подкосами для установки, рихтовки, распалубки и навесными подмостями с ограждениями для приемки бетона.
