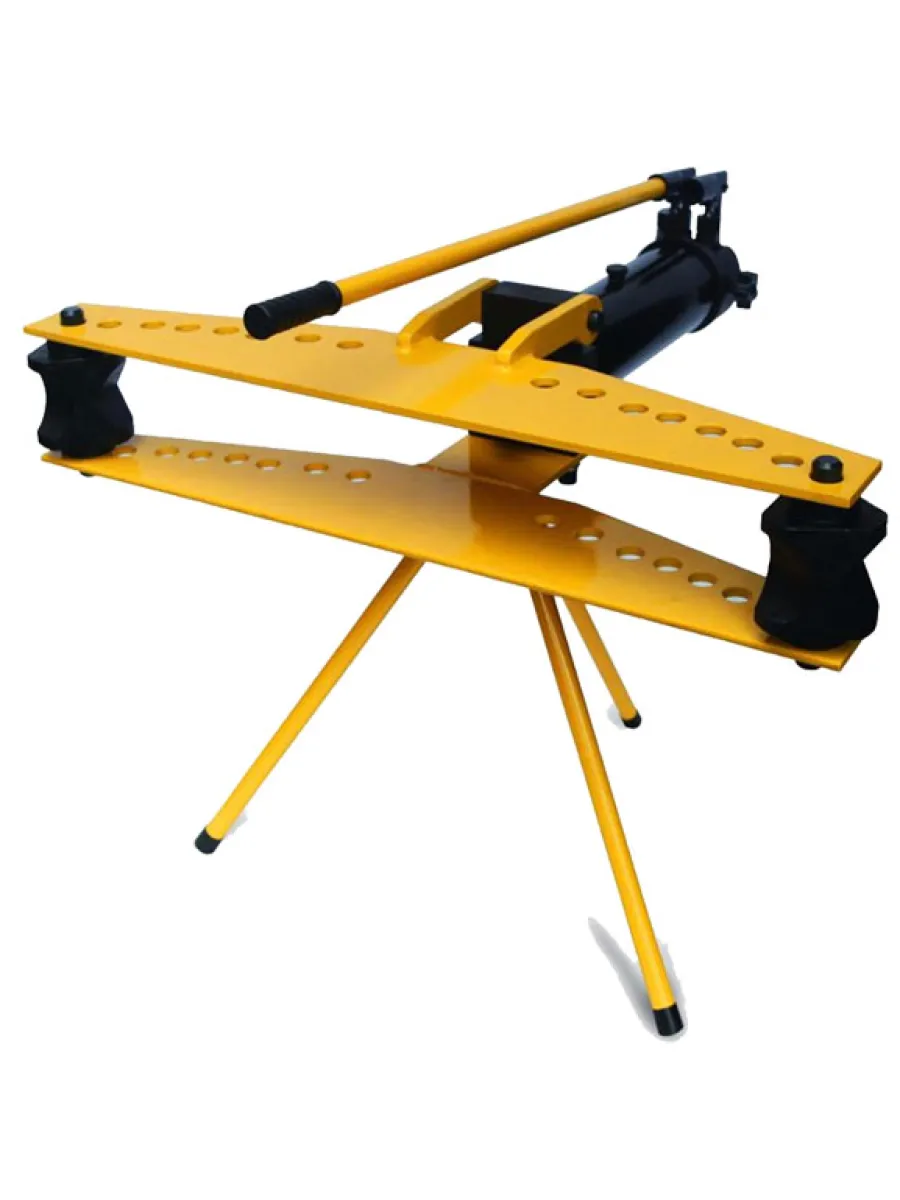

Трубогиб гидравлический с выносным насосом TL0300-2A 12,0 тн до 50 мм

Габариты упаковки, мм 730х320х200
угол изгиба, град. 90
Ход штока, мм 250
ф трубы 1/2"-2"
Усилие, т 12,0
кол-во насадок 6
Страна производства Китай

Гидравлический трубогиб – приспособление с гидравлическим приводом, предназначенное для холодной гибки труб. С помощью инструмента задают необходимый угол изгиба заготовкам из трубы, профиля, прутка. При этом в месте изгиба отсутствуют заломы и прочие дефекты, а диаметр заготовки остается без изменений.

Области использования

Предлагаемое оборудование предназначено для сгибания стальных водогазопроводных труб, используемых для монтажа инженерных коммуникаций. Сферы использования инструмента:
· Строительство и жилищно-коммунальное хозяйство – при монтаже водопровода и газопровода, систем кондиционирования и вентиляции, ограждений;
· Промышленность – при производстве каркасных металлоконструкций.

Конструкция инструмента и принцип его работы
Основные элементы гидравлического трубогиба:
· Траверса в сборе;
· Гидроцилиндр с ручным насосом (в зависимости от модели может быть встроенным или выносным);
· Трубогибные насадки;
· Ролики со штифтами;
· Клапан выпускной;
· Ручка.
Щеки траверсы имеют парные отверстия для штифтов, которые используют для крепления роликов. Ролики выполняют роль опоры для изгибаемой трубы. Заготовку можно изгибать под разными углами. Для этого переставляют штифты в отверстиях, чем изменяют положение роликов.

Трубогибную насадку, которую используют в зависимости от диаметра обрабатываемой трубы, крепят на шток гидроцилиндра. В насадке размещают трубу и поднимают шток, нагнетая воздух в гидроцилиндр. Труба, размещенная между насадкой и роликами, изгибается под заданным углом благодарю усилию 12-15 тонн, развиваемому гидроцилиндром в момент накачивания.

Особенности оборудования

Механизм для сгибания заготовки предлагаемых гидравлических трубогибов относится в арбалетному виду. Они имеют конструкцию Т-образной формы, в которой держатель с роликами расположен перпендикулярно относительно штока, передающего усилие от гидроцилиндра.

Максимальный угол изгиба – 90 градусов. В зависимости от модели в комплект трубогиба входит 6 или 8 насадок, которые рассчитаны на трубы с наружным диаметром от 21,3 до 88,5 мм и толщину стенок трубы от 2,75 до 4,75 мм.

Преимущества гидравлических трубогибов
Достоинства оборудования:
· Независимость от источника питания, возможность использования на любом рабочем участке;
· Экономия средств и времени – возможность отказаться от применения фитингов, а также рабочих операций по резке, спайке и сварке труб;
· Не требует сильных физических усилий со стороны оператора.
К недостаткам относится комплектация – трубогибные насадки предназначены для сгиба заготовки на 90°.
