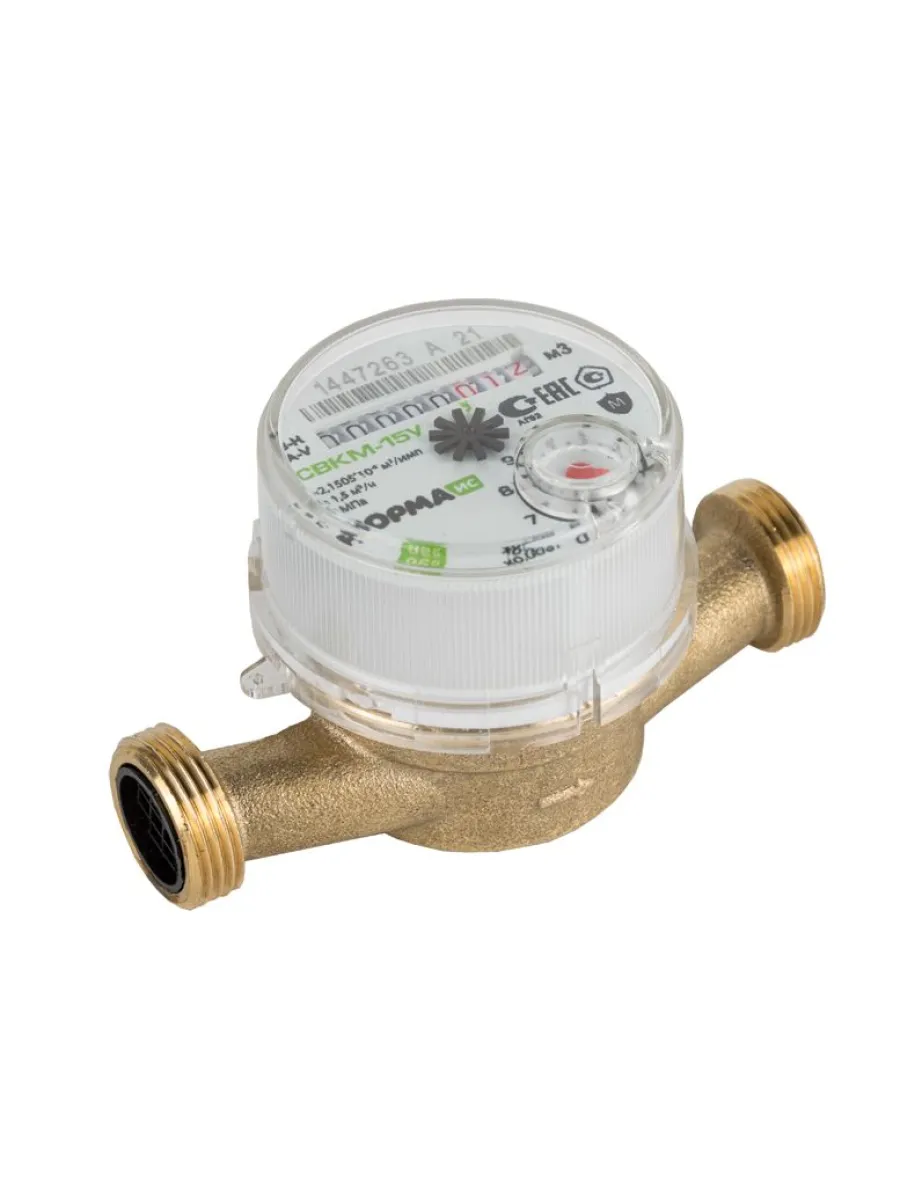

Счетчик воды универсальный Ду 20 мм латунный, одноструйный, длина 130мм, муфтовый

Бобышка БП-БТ-30 распространенный тип относящийся к закладным конструкциям. Используется для встраивания в технологическую линию и обеспечивает выходное отверстие, что позволяет без проблем осуществить монтаж биметаллического термометра.
Бобышка выполнена из углеродистой стали марки 10 или нержавеющей стали марки 08Х18Н10. Высота изделия составляет 30 мм. С одной стороны бобышка выполнена под приварку, а с другой имеет внутреннюю резьбу G1/2 или М20*1,5.

При выборе обязательно стоит учесть рабочее давление системы:
углеродистая сталь - до 40 МПа;

Материал корпуса    сталь
Номинальный диаметр резьбы    М27х2

Бобышки предназначены для установки на них погружаемых термопреобразователей для измерения температуры, приборов для измерения давления, а так же для отборных устройств и запорных вентилей импульсивных линий, используемых в системах автоматизации технологических процессов в промышленности.

Присоединение бобышек к трубопроводу осуществляется методом сварки.

Бобышки являются закладными устройствами, которые устанавливаются на технологическом и инженерном оборудовании и коммуникациях (трубопроводах, воздуховодах, газоходах и т.д.), для установки термодатчиков, приборов измерения давления, уровня, качества вещества, запорной арматуры, присоединения импульсных трубопроводных линий при рабочем давлении до 100мПа в СА.

Материал сталь
Масса нетто 0.074 кг
Страна происхождения Китай
Назначение под кран для манометров
Строительная длина 40мм
Присоединительный размер G1/2"
Тип установки прямое

Материал сталь
Страна происхождения Россия
Назначение для манометра
Присоединительный размер М20х1,5хG1/2"

Страна происхождения Беларусь
Максимальное давление 1,6МПа
Максимальная температура измеряемой среды 80С
Диаметр корпуса, мм 100
Класс точности 1,5
Материал корпуса Сталь, черный
Степень защиты корпуса IP40
Особенности конструкции Радиальное расположение штуцера
Межповерочный интервал 1год
Фирма производитель Завод Теплотехнических Приборов Минск
Температура рабочей среды от 0 до +80 oC
Область применения Предназначены для измерения избыточного давления в сосудах и трубопроводах
Комплект поставки прибор;техническое описание и инструкция по эксплуатации на партию 5шт

Счетчики воды турбинные ЭКОМЕРА-50Ф предназначены для измерения объема холодной и горячей питьевой воды при температуре от 5 °С до 90°С по СанПиН 2.1.4.1074-01 и сетевой воды, протекающей по трубопроводу и рабочем давлении в водопроводной сети не более 1,0МПа(10 кгс/см2).

Оснащен импульсным выходом

Ду50, L200, H270, Вес 12,66 кг

Межповерочный интервал 6 лет.

Счетчики воды турбинные состоят из чугунного корпуса с фланцевыми соединениями и взаимозаменяемого
измерительного механизма (измерительная вставка с турбиной, крышка корпуса, индикаторное устройство с
магнитной муфтой и счетным механизмом, смонтированные вместе).

Принцип работы счетчика заключается в измерении числа оборотов турбины, вращающейся под действием протекающей воды. Поток воды попадает в корпус счетчика и далее, через струевыпрямитель, в измерительный механизм, где в твердых опорах с низким коэффициентом трения в вертикальном положении (поперек потока) вращается турбина. Вода, пройдя через измерительный механизм, поступает в выходной патрубок. Скорость
вращения турбины пропорциональна расходу воды.

Импульсный (герконовый) датчик предназначен для дистанционного считывания показаний с частотой, пропорциональной величине расхода воды. На одной из стрелок стрелочного указателя или на одном из диске счетного механизма устанавливается магнит, прохождение которого под герконом обеспечивает замыкание контактов геркона. Если в цепи геркона имеется напряжение от внешнего источника, то при замыкании контактов в этой цепи протекает ток, что фиксируется внешним прибором.

Технические характеристики:
Диаметр условного прохода Ду, мм. 50
Расход воды Qmin, м3/час: Класс В 0,45
Класс А 1,2
Расход воды Qn, м3/час 15,0
Расход воды Qmax, м3/час 30,0
Цена импульса, м3/имп 0,1
Цена наименьшего деления индикаторного устройства, м3 0,001
Диапазон рабочих температур для учета воды 5 до 90°С
Максимальное рабочее давление воды не более, МПа 1,0
Порог чувствительности, м3/ч не более 0,5Qmin

Комплектация:
Счетчик воды ЭКОМЕРА-50Ф - 1 шт.
Паспорт - 1 экз.
Упаковка - 1 шт.
Средний срок службы 12 лет.

Диаметр условного прохода, мм25
Конструкция счетчика Механический
Вид счетчика Сухоходный
Принцип работы Многоструйный
Рабочая температура, °С +5...+90
Минимальный расход воды (класс В), Qmin, м3/ч 0,07
Переходный расход воды (класс B), Qt, м3/ч 0,28
Номинальный расход воды, Qn, м3/ч 3,5
Максимальный расход воды, Qmax, м3/ч 7,0
Максимальное рабочее давление, МПа 1,6
Потеря давления при Qmax, не более, МПа 0,1
Порог чувствительности не более 0,5qmin
Емкость счетного устройства, м3
99999,999
Цена деления младшего разряда счетного устройства, м3
0,0001
Средняя интенсивность магнитного поля, низ/верх, не более, мкТл
650/450
Масса не более, кг 2,2
Длина L1, мм 260
Высота H, мм 120
Ширина, мм 104
Размер резьбы присоединения на патрубке G1, дюйм 1 1/4
Размер резьбы присоединения на штуцере G2, дюйм 1
Размер резьбы присоединения на гайке G1, дюйм 1 1/4

Счетчик предназначен для измерения объема холодной и горячей питьевой воды, протекающей по трубопроводу при температуре:
- от плюс 5°C до плюс 40 °С для счетчиков холодной воды (СХВ),
- от плюс 5°C до плюс 90 °С для счетчиков горячей воды (СГВ) при давлении не более 1,0 МПа (10 кгс/см2).

Материал корпуса    сталь
Тип соединения    штуцер
Номинальный диаметр резьбы    М12х1.5
Тип резьбы    метрическая
Материал соединения    латунь
Диапазон измерения    от 0 до 1.6, МПа
Стекло    техническое
Дополнительная информация    метрическая резьба М12х1.5
Срок службы, лет    5
Максимальная температура рабочей среды, С°    60
Степень защиты    IP40
Класс точности    2.5

Предназначен для измерения температуры наружного (уличного) воздуха. - корпус термометра изготовлен из стекла и пластика; - длина термометра — 210 мм; - ширина — 52 мм; - диапазон измерения температуры от -50°С до +50 °С; - цена деления 1°С; -погрешность °С при температуре °С ±2,0 от -50 до –38 ±1,5 от -38 до 0 ±1,0 от 0 до +50 Термометр имеет универсальные внутренние и внешние крепления.

Диаметр условного прохода, мм 40
Конструкция счетчика Механический
Вид счетчика Сухоходный
Принцип работы Многоструйный
Рабочая температура, °С +5...+95
Минимальный расход воды (класс В), Qmin, м3/ч 0,20
Переходный расход воды (класс B), Qt, м3/ч 0,80
Номинальный расход воды, Qn, м3/ч 10,0
Максимальный расход воды, Qmax, м3/ч 20,0
Максимальное рабочее давление, МПа 1,6
Потеря давления при Qmax, не более, МПа 0,1
Порог чувствительности не более 0,5qmin
Емкость счетного устройства, м3 99999,999
Цена деления младшего разряда счетного устройства, м3 0,0001
Средняя интенсивность магнитного поля, низ/верх, не более, мкТл 650/450
Масса не более, кг 4,5
Длина L1, мм 300
Высота H, мм 155
Ширина, мм 120
Размер резьбы присоединения на патрубке G1, дюйм 2
Размер резьбы присоединения на штуцере G2, дюйм 1 1/2
Размер резьбы присоединения на гайке G1, дюйм 2

Диаметр условного прохода, мм 32
Конструкция счетчика Механический
Вид счетчика Сухоходный
Принцип работы Многоструйный
Рабочая температура, °С +5...+95
Минимальный расход воды (класс В), Qmin, м3/ч 0,12
Переходный расход воды (класс B), Qt, м3/ч 0,48
Номинальный расход воды, Qn, м3/ч 6,0
Максимальный расход воды, Qmax, м3/ч 12,0
Максимальное рабочее давление, МПа 1,6
Потеря давления при Qmax, не более, МПа 0,1
Порог чувствительности не более 0,5qmin
Емкость счетного устройства, м3 99999,999
Цена деления младшего разряда счетного устройства, м3 0,0001
Средняя интенсивность магнитного поля, низ/верх, не более, мкТл 650/450
Масса не более, кг 3,2
Длина L1, мм 260
Высота H, мм 120
Ширина, мм 104
Размер резьбы присоединения на патрубке G1, дюйм 1 1/2
Размер резьбы присоединения на штуцере G2, дюйм 1 1/4
Размер резьбы присоединения на гайке G1, дюйм 1 1/2
Размер резьбы присоединения на гайке G1, дюйм 1 1/4
