Клапан обратный фланцевый подъемный

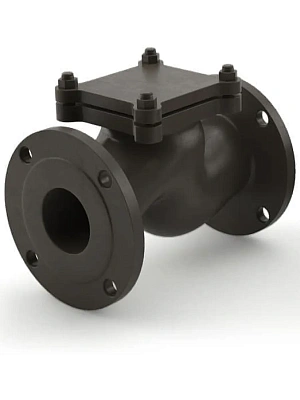

Назначение - Клапан обратный 16ч6п, 16ч6р предназначен для предотвращения обратного потока среды.
Среда: вода, пар при температуре до 225 °С - т/ф 16ч6п; вода при температуре +50 °С - т/ф 16ч6р
Присоединение к трубопроводу - фланцевое с присоединительными размерами по ГОСТ 12815-80 (исп. 1, ряд 2)
Материал корпуса — серый чугун
Герметичность затвора - по классу "А" ГОСТ 9544-93
Привод - автоматический
PN 16
Ду, мм 80
Ру, кгс/см² 16
Среда вода
t, до С 225
Рабочая длина 310 мм
Тип крепления Фланец
Способ монтажа Горизонтальный

Назначение - Клапан обратный 16ч6п, 16ч6р предназначен для предотвращения обратного потока среды.
Среда: вода, пар при температуре до 225 °С - т/ф 16ч6п; вода при температуре +50 °С - т/ф 16ч6р
Присоединение к трубопроводу - фланцевое с присоединительными размерами по ГОСТ 12815-80 (исп. 1, ряд 2)
Материал корпуса — серый чугун
Герметичность затвора - по классу "А" ГОСТ 9544-93
Привод - автоматический
PN 16
Ду, мм 100
Ру, кгс/см² 16
Среда применения Вода, пар, нефтепродукты
t, до С 225
Рабочая длина 350 мм
Тип крепления Фланец
Способ монтажа Горизонтальный

Назначение - Клапан обратный 16ч6п, 16ч6р предназначен для предотвращения обратного потока среды.
Среда: вода, пар при температуре до 225 °С - т/ф 16ч6п; вода при температуре +50 °С - т/ф 16ч6р
Присоединение к трубопроводу - фланцевое с присоединительными размерами по ГОСТ 12815-80 (исп. 1, ряд 2)
Материал корпуса — серый чугун
Герметичность затвора - по классу "А" ГОСТ 9544-93
Привод - автоматический
PN 16
Ду, мм 150
Ру, кгс/см² 16
Среда вода
t, до С 225
Рабочая длина 480 мм
Тип крепления Фланец
Способ монтажа Горизонтальный

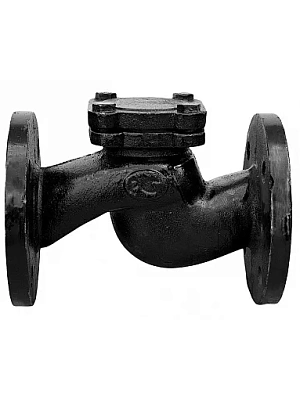

Назначение клапана 16кч9нж:
Тип: клапан обратный подъёмный.
Клапан 16кч9нж предназначен для защиты трубопроводов транспортирующих воду и пар при температуре рабочей среды до 225 оС.
Клапан 16кч9нж применяется только на горизонтальных трубопроводах. Уплотнительный материал золотника может быт изготовлен и резины (такие клапаны применяют при температуре не более 50 оС), а так же бронзы и фторопласта (при температуре не более 50 оС).
Направление рабочей среды должно совпадать с направлением стрелки на корпусе клапана.

Основные технические данные клапана 16кч9нж:
Давление рабочее: 2,5 МПа (25 кг/см2).
Диаметр условный: 32, 40, 50, 65, 80 мм.
Рабочая среда: пар.
Температура рабочей среды: до +300 °С .
Температура окружающей среды: от -30 до +50 °С.
Установочное положение горизонтальное: крышкой вверх.
Присоединение к трубопроводу: фланцевое.
Герметичность затвора: пропуск воды не более 1 см3/мин.
Установочное положение: крышкой вверх.
Направление подачи рабочей среды: под золотник (по стрелке на корпусе).

Габаритные и присоединительные размеры клапана 16кч9нж:

Клапан 16кч9нж состоит из: корпуса и крышки изготовленных из чугуна. Золотника изготовленного из стали кч 30-6-ф и уплотнения из фторопласта.
Принцип действия клапана основан на открытии золотника проходного сечения в корпусе, путём прохода через него рабочей среды, а закрытие под действием собственного веса и движения среды в обратном направлении.

Ду, мм длина L, мм высота Н, мм внешний диметр D, мм Кол-во отв.
32 180 80 105 4
40 200 90 110 4
50 230 100 125 4
65 290 140 180 8
80 310 155 195 8

Подготовка и монтаж клапана 16кч9нж:
Преред монтажом требуется проверить визуальное состояние внутренних поверхностей клапана доступных для визуального осмотра и их работоспособность. Транспортировка обратного клапана к месту монтажа должно исключать возможность загрязнения и попадания посторонних предметов во внутреннюю полость клапана.
При установке клапана 16кч9нж на трубопровод необходимо, чтобы фланцы на трубопроводе были установлены без перекосов, а болтовые отверстия точно совпадали с отверстиями на фланцах клапана. Концы трубопровода, смежные с клапаном должны быть закреплены. При монтаже 16кч9нж необходимо предусмотреть компенсацию тепловых напряжений трубопровода.
Перед монтажом клапана необходимо произвести испытания на герметичность затвора и прокладочного соединения подачей воды на золотник давлением 28 кгс/м2.
Установочное положение клапана на трубопроводе – горизонтальное, крышкой вверх.
Клапан следует устанавливать на трубопроводе в местах, доступных для осмотра, обслуживания.
Направление движения рабочей среды должно совпадать с направлением стрелки на корпусе. Рабочая среда не должна содержать механических примесей.
Трубопровод должен быть хорошо укреплен, иметь компенсаторы. Фланцы на трубопроводе должны устанавливаться без перекосов.
Запрещается эксплуатация клапанов при отсутствии эксплуатационной документации.
Условия эксплуатации – У1, Т1 по ГОСТ 15150-69.

Гарантии изготовителя:
Гарантийный срок эксплуатации - 12 месяца со дня ввода в эксплуатацию.
Полный средний срок службы - не менее 3 года.
Полный средний ресурс - не менее 2400 циклов.
Наработка на отказ - не менее 850 циклов.

Эксплуатационные ограничения клапана 16кч9нж:
Продолжительность службы затворов 16кч9нж и исправность действия зависят от правильного обращения с затворами и ухода за ними. Перед установкой на трубопровод затворы подвергаются осмотру и проверке.
При этом проверить:
- состояние внутренних полостей затворов, доступных для визуального осмотра;
- плотность материала деталей и герметичность прокладочных соединений относительно внешней среды;
- герметичность затвора;
- работоспособность.
Во время эксплуатации следует производить периодические осмотры (регламентные работы) в определенные сроки, установленные графиком в зависимости от режима работа системы, но не реже одного раза в 12 месяцев.
Продолжительность эксплуатации затворов, исправность действия зависят от правильного обращения, ухода за ними и выполнение требований РЭ.
Клапан 16кч9нж может подвергаться плановому и неплановому текущему ремонту. Неплановый ремонт проводится для устранения последствий отказов, без предварительного назначения.
Метод ремонта - обезличенный, ремонт осуществляет эксплуатирующая или специализированная организация.

Назначение клапана 16кч9нж:
Тип: клапан обратный подъёмный.
Клапан 16кч9нж предназначен для защиты трубопроводов транспортирующих воду и пар при температуре рабочей среды до 225 оС.
Клапан 16кч9нж применяется только на горизонтальных трубопроводах. Уплотнительный материал золотника может быт изготовлен и резины (такие клапаны применяют при температуре не более 50 оС), а так же бронзы и фторопласта (при температуре не более 50 оС).
Направление рабочей среды должно совпадать с направлением стрелки на корпусе клапана.

Основные технические данные клапана 16кч9нж:
Давление рабочее: 2,5 МПа (25 кг/см2).
Диаметр условный: 32, 40, 50, 65, 80 мм.
Рабочая среда: пар.
Температура рабочей среды: до +300 °С .
Температура окружающей среды: от -30 до +50 °С.
Установочное положение горизонтальное: крышкой вверх.
Присоединение к трубопроводу: фланцевое.
Герметичность затвора: пропуск воды не более 1 см3/мин.
Установочное положение: крышкой вверх.
Направление подачи рабочей среды: под золотник (по стрелке на корпусе).

Габаритные и присоединительные размеры клапана 16кч9нж:

Клапан 16кч9нж состоит из: корпуса и крышки изготовленных из чугуна. Золотника изготовленного из стали кч 30-6-ф
и уплотнения из фторопласта.
Принцип действия клапана основан на открытии золотника проходного сечения в корпусе, путём прохода через него рабочей
среды, а закрытие под действием собственного веса и движения среды в обратном направлении.

Ду, мм длина L, мм высота Н, мм внешний диметр D, мм Кол-во отв.
32 180 80 105 4
40 200 90 110 4
50 230 100 125 4
65 290 140 180 8
80 310 155 195 8

Подготовка и монтаж клапана 16кч9нж:
Преред монтажом требуется проверить визуальное состояние внутренних поверхностей клапана доступных для визуального
осмотра и их работоспособность. Транспортировка обратного клапана к месту монтажа должно исключать возможность
загрязнения и попадания посторонних предметов во внутреннюю полость клапана.
При установке клапана 16кч9нж на трубопровод необходимо, чтобы фланцы на трубопроводе были установлены без перекосов,
а болтовые отверстия точно совпадали с отверстиями на фланцах клапана. Концы трубопровода, смежные с клапаном должны быть закреплены. При монтаже 16кч9нж необходимо предусмотреть компенсацию тепловых напряжений трубопровода.
Перед монтажом клапана необходимо произвести испытания на герметичность затвора и прокладочного соединения подачей воды на золотник давлением 28 кгс/м2.
Установочное положение клапана на трубопроводе – горизонтальное, крышкой вверх.
Клапан следует устанавливать на трубопроводе в местах, доступных для осмотра, обслуживания.
Направление движения рабочей среды должно совпадать с направлением стрелки на корпусе. Рабочая среда не должна
содержать механических примесей.
Трубопровод должен быть хорошо укреплен, иметь компенсаторы. Фланцы на трубопроводе должны устанавливаться без перекосов.
Запрещается эксплуатация клапанов при отсутствии эксплуатационной документации.
Условия эксплуатации – У1, Т1 по ГОСТ 15150-69.

Гарантии изготовителя:
Гарантийный срок эксплуатации - 12 месяца со дня ввода в эксплуатацию.
Полный средний срок службы - не менее 3 года.
Полный средний ресурс - не менее 2400 циклов.
Наработка на отказ - не менее 850 циклов.

Эксплуатационные ограничения клапана 16кч9нж:
Продолжительность службы затворов 16кч9нж и исправность действия зависят от правильного обращения с затворами и ухода
за ними. Перед установкой на трубопровод затворы подвергаются осмотру и проверке.
При этом проверить:
- состояние внутренних полостей затворов, доступных для визуального осмотра;
- плотность материала деталей и герметичность прокладочных соединений относительно внешней среды;
- герметичность затвора;
- работоспособность.
Во время эксплуатации следует производить периодические осмотры (регламентные работы) в определенные сроки,
установленные графиком в зависимости от режима работа системы, но не реже одного раза в 12 месяцев.
Продолжительность эксплуатации затворов, исправность действия зависят от правильного обращения, ухода за ними и
выполнение требований РЭ.
Клапан 16кч9нж может подвергаться плановому и неплановому текущему ремонту. Неплановый ремонт проводится для
устранения последствий отказов, без предварительного назначения.
Метод ремонта - обезличенный, ремонт осуществляет эксплуатирующая или специализированная организация.

Назначение клапана 16кч9нж:
Тип: клапан обратный подъёмный.
Клапан 16кч9нж предназначен для защиты трубопроводов транспортирующих воду и пар при температуре рабочей среды до 225 оС.
Клапан 16кч9нж применяется только на горизонтальных трубопроводах. Уплотнительный материал золотника может быт изготовлен и резины (такие клапаны применяют при температуре не более 50 оС), а так же бронзы и фторопласта (при температуре не более 50 оС).
Направление рабочей среды должно совпадать с направлением стрелки на корпусе клапана.

Основные технические данные клапана 16кч9нж:
Давление рабочее: 2,5 МПа (25 кг/см2).
Диаметр условный: 32, 40, 50, 65, 80 мм.
Рабочая среда: пар.
Температура рабочей среды: до +300 °С .
Температура окружающей среды: от -30 до +50 °С.
Установочное положение горизонтальное: крышкой вверх.
Присоединение к трубопроводу: фланцевое.
Герметичность затвора: пропуск воды не более 1 см3/мин.
Установочное положение: крышкой вверх.
Направление подачи рабочей среды: под золотник (по стрелке на корпусе).

Габаритные и присоединительные размеры клапана 16кч9нж:

Клапан 16кч9нж состоит из: корпуса и крышки изготовленных из чугуна. Золотника изготовленного из стали кч 30-6-ф
и уплотнения из фторопласта.
Принцип действия клапана основан на открытии золотника проходного сечения в корпусе, путём прохода через него рабочей
среды, а закрытие под действием собственного веса и движения среды в обратном направлении.

Ду, мм длина L, мм высота Н, мм внешний диметр D, мм Кол-во отв.
32 180 80 105 4
40 200 90 110 4
50 230 100 125 4
65 290 140 180 8
80 310 155 195 8

Подготовка и монтаж клапана 16кч9нж:
Преред монтажом требуется проверить визуальное состояние внутренних поверхностей клапана доступных для визуального
осмотра и их работоспособность. Транспортировка обратного клапана к месту монтажа должно исключать возможность
загрязнения и попадания посторонних предметов во внутреннюю полость клапана.
При установке клапана 16кч9нж на трубопровод необходимо, чтобы фланцы на трубопроводе были установлены без перекосов,
а болтовые отверстия точно совпадали с отверстиями на фланцах клапана. Концы трубопровода, смежные с клапаном должны быть закреплены. При монтаже 16кч9нж необходимо предусмотреть компенсацию тепловых напряжений трубопровода.
Перед монтажом клапана необходимо произвести испытания на герметичность затвора и прокладочного соединения подачей воды на золотник давлением 28 кгс/м2.
Установочное положение клапана на трубопроводе – горизонтальное, крышкой вверх.
Клапан следует устанавливать на трубопроводе в местах, доступных для осмотра, обслуживания.
Направление движения рабочей среды должно совпадать с направлением стрелки на корпусе. Рабочая среда не должна
содержать механических примесей.
Трубопровод должен быть хорошо укреплен, иметь компенсаторы. Фланцы на трубопроводе должны устанавливаться без перекосов.
Запрещается эксплуатация клапанов при отсутствии эксплуатационной документации.
Условия эксплуатации – У1, Т1 по ГОСТ 15150-69.

Гарантии изготовителя:
Гарантийный срок эксплуатации - 12 месяца со дня ввода в эксплуатацию.
Полный средний срок службы - не менее 3 года.
Полный средний ресурс - не менее 2400 циклов.
Наработка на отказ - не менее 850 циклов.

Эксплуатационные ограничения клапана 16кч9нж:
Продолжительность службы затворов 16кч9нж и исправность действия зависят от правильного обращения с затворами и ухода
за ними. Перед установкой на трубопровод затворы подвергаются осмотру и проверке.
При этом проверить:
- состояние внутренних полостей затворов, доступных для визуального осмотра;
- плотность материала деталей и герметичность прокладочных соединений относительно внешней среды;
- герметичность затвора;
- работоспособность.
Во время эксплуатации следует производить периодические осмотры (регламентные работы) в определенные сроки,
установленные графиком в зависимости от режима работа системы, но не реже одного раза в 12 месяцев.
Продолжительность эксплуатации затворов, исправность действия зависят от правильного обращения, ухода за ними и
выполнение требований РЭ.
Клапан 16кч9нж может подвергаться плановому и неплановому текущему ремонту. Неплановый ремонт проводится для
устранения последствий отказов, без предварительного назначения.
Метод ремонта - обезличенный, ремонт осуществляет эксплуатирующая или специализированная организация.

Назначение клапана 16кч9нж:
Тип: клапан обратный подъёмный.
Клапан 16кч9нж предназначен для защиты трубопроводов транспортирующих воду и пар при температуре рабочей среды до 225 оС.
Клапан 16кч9нж применяется только на горизонтальных трубопроводах. Уплотнительный материал золотника может быт изготовлен и резины (такие клапаны применяют при температуре не более 50 оС), а так же бронзы и фторопласта (при температуре не более 50 оС).
Направление рабочей среды должно совпадать с направлением стрелки на корпусе клапана.

Основные технические данные клапана 16кч9нж:
Давление рабочее: 2,5 МПа (25 кг/см2).
Диаметр условный: 32, 40, 50, 65, 80 мм.
Рабочая среда: пар.
Температура рабочей среды: до +300 °С .
Температура окружающей среды: от -30 до +50 °С.
Установочное положение горизонтальное: крышкой вверх.
Присоединение к трубопроводу: фланцевое.
Герметичность затвора: пропуск воды не более 1 см3/мин.
Установочное положение: крышкой вверх.
Направление подачи рабочей среды: под золотник (по стрелке на корпусе).

Габаритные и присоединительные размеры клапана 16кч9нж:

Клапан 16кч9нж состоит из: корпуса и крышки изготовленных из чугуна. Золотника изготовленного из стали кч 30-6-ф
и уплотнения из фторопласта.
Принцип действия клапана основан на открытии золотника проходного сечения в корпусе, путём прохода через него рабочей
среды, а закрытие под действием собственного веса и движения среды в обратном направлении.

Ду, мм длина L, мм высота Н, мм внешний диметр D, мм Кол-во отв.
32 180 80 105 4
40 200 90 110 4
50 230 100 125 4
65 290 140 180 8
80 310 155 195 8

Подготовка и монтаж клапана 16кч9нж:
Преред монтажом требуется проверить визуальное состояние внутренних поверхностей клапана доступных для визуального
осмотра и их работоспособность. Транспортировка обратного клапана к месту монтажа должно исключать возможность
загрязнения и попадания посторонних предметов во внутреннюю полость клапана.
При установке клапана 16кч9нж на трубопровод необходимо, чтобы фланцы на трубопроводе были установлены без перекосов,
а болтовые отверстия точно совпадали с отверстиями на фланцах клапана. Концы трубопровода, смежные с клапаном должны быть закреплены. При монтаже 16кч9нж необходимо предусмотреть компенсацию тепловых напряжений трубопровода.
Перед монтажом клапана необходимо произвести испытания на герметичность затвора и прокладочного соединения подачей воды на золотник давлением 28 кгс/м2.
Установочное положение клапана на трубопроводе – горизонтальное, крышкой вверх.
Клапан следует устанавливать на трубопроводе в местах, доступных для осмотра, обслуживания.
Направление движения рабочей среды должно совпадать с направлением стрелки на корпусе. Рабочая среда не должна
содержать механических примесей.
Трубопровод должен быть хорошо укреплен, иметь компенсаторы. Фланцы на трубопроводе должны устанавливаться без перекосов.
Запрещается эксплуатация клапанов при отсутствии эксплуатационной документации.
Условия эксплуатации – У1, Т1 по ГОСТ 15150-69.

Гарантии изготовителя:
Гарантийный срок эксплуатации - 12 месяца со дня ввода в эксплуатацию.
Полный средний срок службы - не менее 3 года.
Полный средний ресурс - не менее 2400 циклов.
Наработка на отказ - не менее 850 циклов.

Эксплуатационные ограничения клапана 16кч9нж:
Продолжительность службы затворов 16кч9нж и исправность действия зависят от правильного обращения с затворами и ухода
за ними. Перед установкой на трубопровод затворы подвергаются осмотру и проверке.
При этом проверить:
- состояние внутренних полостей затворов, доступных для визуального осмотра;
- плотность материала деталей и герметичность прокладочных соединений относительно внешней среды;
- герметичность затвора;
- работоспособность.
Во время эксплуатации следует производить периодические осмотры (регламентные работы) в определенные сроки,
установленные графиком в зависимости от режима работа системы, но не реже одного раза в 12 месяцев.
Продолжительность эксплуатации затворов, исправность действия зависят от правильного обращения, ухода за ними и
выполнение требований РЭ.
Клапан 16кч9нж может подвергаться плановому и неплановому текущему ремонту. Неплановый ремонт проводится для
устранения последствий отказов, без предварительного назначения.
Метод ремонта - обезличенный, ремонт осуществляет эксплуатирующая или специализированная организация.

Назначение клапана 16кч9нж:
Тип: клапан обратный подъёмный.
Клапан 16кч9нж предназначен для защиты трубопроводов транспортирующих воду и пар при температуре рабочей среды до 225 оС.
Клапан 16кч9нж применяется только на горизонтальных трубопроводах. Уплотнительный материал золотника может быт изготовлен и резины (такие клапаны применяют при температуре не более 50 оС), а так же бронзы и фторопласта (при температуре не более 50 оС).
Направление рабочей среды должно совпадать с направлением стрелки на корпусе клапана.

Основные технические данные клапана 16кч9нж:
Давление рабочее: 2,5 МПа (25 кг/см2).
Диаметр условный: 32, 40, 50, 65, 80 мм.
Рабочая среда: пар.
Температура рабочей среды: до +300 °С .
Температура окружающей среды: от -30 до +50 °С.
Установочное положение горизонтальное: крышкой вверх.
Присоединение к трубопроводу: фланцевое.
Герметичность затвора: пропуск воды не более 1 см3/мин.
Установочное положение: крышкой вверх.
Направление подачи рабочей среды: под золотник (по стрелке на корпусе).

Габаритные и присоединительные размеры клапана 16кч9нж:

Клапан 16кч9нж состоит из: корпуса и крышки изготовленных из чугуна. Золотника изготовленного из стали кч 30-6-ф
и уплотнения из фторопласта.
Принцип действия клапана основан на открытии золотника проходного сечения в корпусе, путём прохода через него рабочей
среды, а закрытие под действием собственного веса и движения среды в обратном направлении.

Ду, мм длина L, мм высота Н, мм внешний диметр D, мм Кол-во отв.
32 180 80 105 4
40 200 90 110 4
50 230 100 125 4
65 290 140 180 8
80 310 155 195 8

Подготовка и монтаж клапана 16кч9нж:
Преред монтажом требуется проверить визуальное состояние внутренних поверхностей клапана доступных для визуального
осмотра и их работоспособность. Транспортировка обратного клапана к месту монтажа должно исключать возможность
загрязнения и попадания посторонних предметов во внутреннюю полость клапана.
При установке клапана 16кч9нж на трубопровод необходимо, чтобы фланцы на трубопроводе были установлены без перекосов,
а болтовые отверстия точно совпадали с отверстиями на фланцах клапана. Концы трубопровода, смежные с клапаном должны быть закреплены. При монтаже 16кч9нж необходимо предусмотреть компенсацию тепловых напряжений трубопровода.
Перед монтажом клапана необходимо произвести испытания на герметичность затвора и прокладочного соединения подачей воды на золотник давлением 28 кгс/м2.
Установочное положение клапана на трубопроводе – горизонтальное, крышкой вверх.
Клапан следует устанавливать на трубопроводе в местах, доступных для осмотра, обслуживания.
Направление движения рабочей среды должно совпадать с направлением стрелки на корпусе. Рабочая среда не должна
содержать механических примесей.
Трубопровод должен быть хорошо укреплен, иметь компенсаторы. Фланцы на трубопроводе должны устанавливаться без перекосов.
Запрещается эксплуатация клапанов при отсутствии эксплуатационной документации.
Условия эксплуатации – У1, Т1 по ГОСТ 15150-69.

Гарантии изготовителя:
Гарантийный срок эксплуатации - 12 месяца со дня ввода в эксплуатацию.
Полный средний срок службы - не менее 3 года.
Полный средний ресурс - не менее 2400 циклов.
Наработка на отказ - не менее 850 циклов.

Эксплуатационные ограничения клапана 16кч9нж:
Продолжительность службы затворов 16кч9нж и исправность действия зависят от правильного обращения с затворами и ухода
за ними. Перед установкой на трубопровод затворы подвергаются осмотру и проверке.
При этом проверить:
- состояние внутренних полостей затворов, доступных для визуального осмотра;
- плотность материала деталей и герметичность прокладочных соединений относительно внешней среды;
- герметичность затвора;
- работоспособность.
Во время эксплуатации следует производить периодические осмотры (регламентные работы) в определенные сроки,
установленные графиком в зависимости от режима работа системы, но не реже одного раза в 12 месяцев.
Продолжительность эксплуатации затворов, исправность действия зависят от правильного обращения, ухода за ними и
выполнение требований РЭ.
Клапан 16кч9нж может подвергаться плановому и неплановому текущему ремонту. Неплановый ремонт проводится для
устранения последствий отказов, без предварительного назначения.
Метод ремонта - обезличенный, ремонт осуществляет эксплуатирующая или специализированная организация.

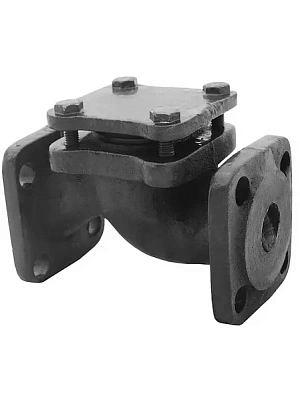

Назначение клапана 16кч9п:
Тип: клапан обратный подъёмный.
Клапан 16кч9п предназначен для защиты трубопроводов транспортирующих воду и пар при температуре рабочей среды до 225 оС.
Клапан 16кч9п применяется только на горизонтальных трубопроводах. Уплотнительный материал золотника может быт изготовлен и резины (такие клапаны применяют при температуре не более 50 оС), а так же бронзы и фторопласта (при температуре не более 50 оС).
Направление рабочей среды должно совпадать с направлением стрелки на корпусе клапана.

Основные технические данные клапана 16кч9п:
Давление рабочее: 2,5 МПа (25 кг/см2).
Диаметр условный: 32, 40, 50, 65, 80 мм.
Рабочая среда: вода, пар.
Температура рабочей среды: до +225 °С .
Температура окружающей среды: от -30 до +50 °С.
Установочное положение горизонтальное: крышкой вверх.
Присоединение к трубопроводу: фланцевое.
Герметичность затвора: пропуск воды не более 1 см3/мин.
Установочное положение: крышкой вверх.
Направление подачи рабочей среды: под золотник (по стрелке на корпусе).

Габаритные и присоединительные размеры клапана 16кч9п:
Клапан 16кч9п состоит из: корпуса и крышки изготовленных из чугуна. Золотника изготовленного из стали кч 30-6-ф и уплотнения из фторопласта.

Ду, мм длина L, мм высота Н, мм внешний диметр D, мм Кол-во отв.
32 180 80 105 4
40 200 90 110 4
50 230 100 125 4
65 290 140 180 8
80 310 155 195 8

Принцип действия клапана основан на открытии золотника проходного сечения в корпусе, путём прохода через него рабочей
среды, а закрытие под действием собственного веса и движения среды в обратном направлении.

Подготовка и монтаж клапана 16кч9п:
Преред монтажом требуется проверить визуальное состояние внутренних поверхностей клапана доступных для визуального осмотра и их работоспособность. Транспортировка обратного клапана к месту монтажа должно исключать возможность загрязнения и попадания посторонних предметов во внутреннюю полость клапана.
При установке клапана 16кч9п на трубопровод необходимо, чтобы фланцы на трубопроводе были установлены без перекосов, а болтовые отверстия точно совпадали с отверстиями на фланцах клапана. Концы трубопровода, смежные с клапаном должны быть закреплены.
При монтаже 16кч9п необходимо предусмотреть компенсацию тепловых напряжений трубопровода. Перед монтажом клапана необходимо произвести испытания на герметичность затвора и прокладочного соединения подачей воды на золотник давлением 28 кгс/м2.
Установочное положение клапана на трубопроводе – горизонтальное, крышкой вверх.
Клапан следует устанавливать на трубопроводе в местах, доступных для осмотра, обслуживания.
Направление движения рабочей среды должно совпадать с направлением стрелки на корпусе. Рабочая среда не должна содержать механических примесей.
Трубопровод должен быть хорошо укреплен, иметь компенсаторы. Фланцы на трубопроводе должны устанавливаться без перекосов.
Запрещается эксплуатация клапанов при отсутствии эксплуатационной документации.
Условия эксплуатации – У1, Т1 по ГОСТ 15150-69.

Гарантии изготовителя:
Гарантийный срок эксплуатации - 24 месяца со дня ввода в эксплуатацию.
Гарантийная наработка 5000 циклов в пределах гарантийного срока эксплуатации.
Полный средний срок службы - не менее 7 лет.
Полный средний ресурс - не менее 7000 циклов.
Наработка на отказ - не менее 2500 циклов.

Эксплуатационные ограничения клапана 16кч9п:
Продолжительность службы затворов 16кч9п и исправность действия зависят от правильного обращения с затворами и ухода за ними. Перед установкой на трубопровод затворы подвергаются осмотру и проверке.
При этом проверить:
- состояние внутренних полостей затворов, доступных для визуального осмотра;
- плотность материала деталей и герметичность прокладочных соединений относительно внешней среды;
- герметичность затвора;
- работоспособность.
Во время эксплуатации следует производить периодические осмотры (регламентные работы) в определенные сроки,
установленные графиком в зависимости от режима работа системы, но не реже одного раза в 12 месяцев.
Продолжительность эксплуатации затворов, исправность действия зависят от правильного обращения, ухода за ними и
выполнение требований РЭ.
Клапан 16кч9п может подвергаться плановому и неплановому текущему ремонту. Неплановый ремонт проводится для
устранения последствий отказов, без предварительного назначения.
Метод ремонта - обезличенный, ремонт осуществляет эксплуатирующая или специализированная организация.

Назначение клапана 16кч9п:
Тип: клапан обратный подъёмный.
Клапан 16кч9п предназначен для защиты трубопроводов транспортирующих воду и пар при температуре рабочей среды до 225 оС.
Клапан 16кч9п применяется только на горизонтальных трубопроводах. Уплотнительный материал золотника может быт изготовлен и резины (такие клапаны применяют при температуре не более 50 оС), а так же бронзы и фторопласта (при температуре не более 50 оС).
Направление рабочей среды должно совпадать с направлением стрелки на корпусе клапана.

Основные технические данные клапана 16кч9п:
Давление рабочее: 2,5 МПа (25 кг/см2).
Диаметр условный: 32, 40, 50, 65, 80 мм.
Рабочая среда: вода, пар.
Температура рабочей среды: до +225 °С .
Температура окружающей среды: от -30 до +50 °С.
Установочное положение горизонтальное: крышкой вверх.
Присоединение к трубопроводу: фланцевое.
Герметичность затвора: пропуск воды не более 1 см3/мин.
Установочное положение: крышкой вверх.
Направление подачи рабочей среды: под золотник (по стрелке на корпусе).

Габаритные и присоединительные размеры клапана 16кч9п:
Клапан 16кч9п состоит из: корпуса и крышки изготовленных из чугуна. Золотника изготовленного из стали кч 30-6-ф и уплотнения из фторопласта.

Ду, мм длина L, мм высота Н, мм внешний диметр D, мм Кол-во отв.
32 180 80 105 4
40 200 90 110 4
50 230 100 125 4
65 290 140 180 8
80 310 155 195 8

Принцип действия клапана основан на открытии золотника проходного сечения в корпусе, путём прохода через него рабочей
среды, а закрытие под действием собственного веса и движения среды в обратном направлении.

Подготовка и монтаж клапана 16кч9п:
Преред монтажом требуется проверить визуальное состояние внутренних поверхностей клапана доступных для визуального осмотра и их работоспособность. Транспортировка обратного клапана к месту монтажа должно исключать возможность загрязнения и попадания посторонних предметов во внутреннюю полость клапана.
При установке клапана 16кч9п на трубопровод необходимо, чтобы фланцы на трубопроводе были установлены без перекосов, а болтовые отверстия точно совпадали с отверстиями на фланцах клапана. Концы трубопровода, смежные с клапаном должны быть закреплены.
При монтаже 16кч9п необходимо предусмотреть компенсацию тепловых напряжений трубопровода. Перед монтажом клапана необходимо произвести испытания на герметичность затвора и прокладочного соединения подачей воды на золотник давлением 28 кгс/м2.
Установочное положение клапана на трубопроводе – горизонтальное, крышкой вверх.
Клапан следует устанавливать на трубопроводе в местах, доступных для осмотра, обслуживания.
Направление движения рабочей среды должно совпадать с направлением стрелки на корпусе. Рабочая среда не должна содержать механических примесей.
Трубопровод должен быть хорошо укреплен, иметь компенсаторы. Фланцы на трубопроводе должны устанавливаться без перекосов.
Запрещается эксплуатация клапанов при отсутствии эксплуатационной документации.
Условия эксплуатации – У1, Т1 по ГОСТ 15150-69.

Гарантии изготовителя:
Гарантийный срок эксплуатации - 24 месяца со дня ввода в эксплуатацию.
Гарантийная наработка 5000 циклов в пределах гарантийного срока эксплуатации.
Полный средний срок службы - не менее 7 лет.
Полный средний ресурс - не менее 7000 циклов.
Наработка на отказ - не менее 2500 циклов.

Эксплуатационные ограничения клапана 16кч9п:
Продолжительность службы затворов 16кч9п и исправность действия зависят от правильного обращения с затворами и ухода за ними. Перед установкой на трубопровод затворы подвергаются осмотру и проверке.
При этом проверить:
- состояние внутренних полостей затворов, доступных для визуального осмотра;
- плотность материала деталей и герметичность прокладочных соединений относительно внешней среды;
- герметичность затвора;
- работоспособность.
Во время эксплуатации следует производить периодические осмотры (регламентные работы) в определенные сроки,
установленные графиком в зависимости от режима работа системы, но не реже одного раза в 12 месяцев.
Продолжительность эксплуатации затворов, исправность действия зависят от правильного обращения, ухода за ними и
выполнение требований РЭ.
Клапан 16кч9п может подвергаться плановому и неплановому текущему ремонту. Неплановый ремонт проводится для
устранения последствий отказов, без предварительного назначения.
Метод ремонта - обезличенный, ремонт осуществляет эксплуатирующая или специализированная организация.

Назначение клапана 16кч9п:
Тип: клапан обратный подъёмный.
Клапан 16кч9п предназначен для защиты трубопроводов транспортирующих воду и пар при температуре рабочей среды до 225 оС.
Клапан 16кч9п применяется только на горизонтальных трубопроводах. Уплотнительный материал золотника может быт изготовлен и резины (такие клапаны применяют при температуре не более 50 оС), а так же бронзы и фторопласта (при температуре не более 50 оС).
Направление рабочей среды должно совпадать с направлением стрелки на корпусе клапана.

Основные технические данные клапана 16кч9п:
Давление рабочее: 2,5 МПа (25 кг/см2).
Диаметр условный: 32, 40, 50, 65, 80 мм.
Рабочая среда: вода, пар.
Температура рабочей среды: до +225 °С .
Температура окружающей среды: от -30 до +50 °С.
Установочное положение горизонтальное: крышкой вверх.
Присоединение к трубопроводу: фланцевое.
Герметичность затвора: пропуск воды не более 1 см3/мин.
Установочное положение: крышкой вверх.
Направление подачи рабочей среды: под золотник (по стрелке на корпусе).

Габаритные и присоединительные размеры клапана 16кч9п:
Клапан 16кч9п состоит из: корпуса и крышки изготовленных из чугуна. Золотника изготовленного из стали кч 30-6-ф и уплотнения из фторопласта.

Ду, мм длина L, мм высота Н, мм внешний диметр D, мм Кол-во отв.
32 180 80 105 4
40 200 90 110 4
50 230 100 125 4
65 290 140 180 8
80 310 155 195 8

Принцип действия клапана основан на открытии золотника проходного сечения в корпусе, путём прохода через него рабочей
среды, а закрытие под действием собственного веса и движения среды в обратном направлении.

Подготовка и монтаж клапана 16кч9п:
Преред монтажом требуется проверить визуальное состояние внутренних поверхностей клапана доступных для визуального осмотра и их работоспособность. Транспортировка обратного клапана к месту монтажа должно исключать возможность загрязнения и попадания посторонних предметов во внутреннюю полость клапана.
При установке клапана 16кч9п на трубопровод необходимо, чтобы фланцы на трубопроводе были установлены без перекосов, а болтовые отверстия точно совпадали с отверстиями на фланцах клапана. Концы трубопровода, смежные с клапаном должны быть закреплены.
При монтаже 16кч9п необходимо предусмотреть компенсацию тепловых напряжений трубопровода. Перед монтажом клапана необходимо произвести испытания на герметичность затвора и прокладочного соединения подачей воды на золотник давлением 28 кгс/м2.
Установочное положение клапана на трубопроводе – горизонтальное, крышкой вверх.
Клапан следует устанавливать на трубопроводе в местах, доступных для осмотра, обслуживания.
Направление движения рабочей среды должно совпадать с направлением стрелки на корпусе. Рабочая среда не должна содержать механических примесей.
Трубопровод должен быть хорошо укреплен, иметь компенсаторы. Фланцы на трубопроводе должны устанавливаться без перекосов.
Запрещается эксплуатация клапанов при отсутствии эксплуатационной документации.
Условия эксплуатации – У1, Т1 по ГОСТ 15150-69.

Гарантии изготовителя:
Гарантийный срок эксплуатации - 24 месяца со дня ввода в эксплуатацию.
Гарантийная наработка 5000 циклов в пределах гарантийного срока эксплуатации.
Полный средний срок службы - не менее 7 лет.
Полный средний ресурс - не менее 7000 циклов.
Наработка на отказ - не менее 2500 циклов.

Эксплуатационные ограничения клапана 16кч9п:
Продолжительность службы затворов 16кч9п и исправность действия зависят от правильного обращения с затворами и ухода за ними. Перед установкой на трубопровод затворы подвергаются осмотру и проверке.
При этом проверить:
- состояние внутренних полостей затворов, доступных для визуального осмотра;
- плотность материала деталей и герметичность прокладочных соединений относительно внешней среды;
- герметичность затвора;
- работоспособность.
Во время эксплуатации следует производить периодические осмотры (регламентные работы) в определенные сроки,
установленные графиком в зависимости от режима работа системы, но не реже одного раза в 12 месяцев.
Продолжительность эксплуатации затворов, исправность действия зависят от правильного обращения, ухода за ними и
выполнение требований РЭ.
Клапан 16кч9п может подвергаться плановому и неплановому текущему ремонту. Неплановый ремонт проводится для
устранения последствий отказов, без предварительного назначения.
Метод ремонта - обезличенный, ремонт осуществляет эксплуатирующая или специализированная организация.

Назначение клапана 16кч9п:
Тип: клапан обратный подъёмный.
Клапан 16кч9п предназначен для защиты трубопроводов транспортирующих воду и пар при температуре рабочей среды до 225 оС.
Клапан 16кч9п применяется только на горизонтальных трубопроводах. Уплотнительный материал золотника может быт изготовлен и резины (такие клапаны применяют при температуре не более 50 оС), а так же бронзы и фторопласта (при температуре не более 50 оС).
Направление рабочей среды должно совпадать с направлением стрелки на корпусе клапана.

Основные технические данные клапана 16кч9п:
Давление рабочее: 2,5 МПа (25 кг/см2).
Диаметр условный: 32, 40, 50, 65, 80 мм.
Рабочая среда: вода, пар.
Температура рабочей среды: до +225 °С .
Температура окружающей среды: от -30 до +50 °С.
Установочное положение горизонтальное: крышкой вверх.
Присоединение к трубопроводу: фланцевое.
Герметичность затвора: пропуск воды не более 1 см3/мин.
Установочное положение: крышкой вверх.
Направление подачи рабочей среды: под золотник (по стрелке на корпусе).

Габаритные и присоединительные размеры клапана 16кч9п:
Клапан 16кч9п состоит из: корпуса и крышки изготовленных из чугуна. Золотника изготовленного из стали кч 30-6-ф и уплотнения из фторопласта.

Ду, мм длина L, мм высота Н, мм внешний диметр D, мм Кол-во отв.
32 180 80 105 4
40 200 90 110 4
50 230 100 125 4
65 290 140 180 8
80 310 155 195 8

Принцип действия клапана основан на открытии золотника проходного сечения в корпусе, путём прохода через него рабочей
среды, а закрытие под действием собственного веса и движения среды в обратном направлении.

Подготовка и монтаж клапана 16кч9п:
Преред монтажом требуется проверить визуальное состояние внутренних поверхностей клапана доступных для визуального осмотра и их работоспособность. Транспортировка обратного клапана к месту монтажа должно исключать возможность загрязнения и попадания посторонних предметов во внутреннюю полость клапана.
При установке клапана 16кч9п на трубопровод необходимо, чтобы фланцы на трубопроводе были установлены без перекосов, а болтовые отверстия точно совпадали с отверстиями на фланцах клапана. Концы трубопровода, смежные с клапаном должны быть закреплены.
При монтаже 16кч9п необходимо предусмотреть компенсацию тепловых напряжений трубопровода. Перед монтажом клапана необходимо произвести испытания на герметичность затвора и прокладочного соединения подачей воды на золотник давлением 28 кгс/м2.
Установочное положение клапана на трубопроводе – горизонтальное, крышкой вверх.
Клапан следует устанавливать на трубопроводе в местах, доступных для осмотра, обслуживания.
Направление движения рабочей среды должно совпадать с направлением стрелки на корпусе. Рабочая среда не должна содержать механических примесей.
Трубопровод должен быть хорошо укреплен, иметь компенсаторы. Фланцы на трубопроводе должны устанавливаться без перекосов.
Запрещается эксплуатация клапанов при отсутствии эксплуатационной документации.
Условия эксплуатации – У1, Т1 по ГОСТ 15150-69.

Гарантии изготовителя:
Гарантийный срок эксплуатации - 24 месяца со дня ввода в эксплуатацию.
Гарантийная наработка 5000 циклов в пределах гарантийного срока эксплуатации.
Полный средний срок службы - не менее 7 лет.
Полный средний ресурс - не менее 7000 циклов.
Наработка на отказ - не менее 2500 циклов.

Эксплуатационные ограничения клапана 16кч9п:
Продолжительность службы затворов 16кч9п и исправность действия зависят от правильного обращения с затворами и ухода за ними. Перед установкой на трубопровод затворы подвергаются осмотру и проверке.
При этом проверить:
- состояние внутренних полостей затворов, доступных для визуального осмотра;
- плотность материала деталей и герметичность прокладочных соединений относительно внешней среды;
- герметичность затвора;
- работоспособность.
Во время эксплуатации следует производить периодические осмотры (регламентные работы) в определенные сроки,
установленные графиком в зависимости от режима работа системы, но не реже одного раза в 12 месяцев.
Продолжительность эксплуатации затворов, исправность действия зависят от правильного обращения, ухода за ними и
выполнение требований РЭ.
Клапан 16кч9п может подвергаться плановому и неплановому текущему ремонту. Неплановый ремонт проводится для
устранения последствий отказов, без предварительного назначения.
Метод ремонта - обезличенный, ремонт осуществляет эксплуатирующая или специализированная организация.

Назначение клапана 16кч9п:
Тип: клапан обратный подъёмный.
Клапан 16кч9п предназначен для защиты трубопроводов транспортирующих воду и пар при температуре рабочей среды до 225 оС.
Клапан 16кч9п применяется только на горизонтальных трубопроводах. Уплотнительный материал золотника может быт изготовлен и резины (такие клапаны применяют при температуре не более 50 оС), а так же бронзы и фторопласта (при температуре не более 50 оС).
Направление рабочей среды должно совпадать с направлением стрелки на корпусе клапана.

Основные технические данные клапана 16кч9п:
Давление рабочее: 2,5 МПа (25 кг/см2).
Диаметр условный: 32, 40, 50, 65, 80 мм.
Рабочая среда: вода, пар.
Температура рабочей среды: до +225 °С .
Температура окружающей среды: от -30 до +50 °С.
Установочное положение горизонтальное: крышкой вверх.
Присоединение к трубопроводу: фланцевое.
Герметичность затвора: пропуск воды не более 1 см3/мин.
Установочное положение: крышкой вверх.
Направление подачи рабочей среды: под золотник (по стрелке на корпусе).

Габаритные и присоединительные размеры клапана 16кч9п:
Клапан 16кч9п состоит из: корпуса и крышки изготовленных из чугуна. Золотника изготовленного из стали кч 30-6-ф и уплотнения из фторопласта.

Ду, мм длина L, мм высота Н, мм внешний диметр D, мм Кол-во отв.
32 180 80 105 4
40 200 90 110 4
50 230 100 125 4
65 290 140 180 8
80 310 155 195 8

Принцип действия клапана основан на открытии золотника проходного сечения в корпусе, путём прохода через него рабочей
среды, а закрытие под действием собственного веса и движения среды в обратном направлении.

Подготовка и монтаж клапана 16кч9п:
Преред монтажом требуется проверить визуальное состояние внутренних поверхностей клапана доступных для визуального осмотра и их работоспособность. Транспортировка обратного клапана к месту монтажа должно исключать возможность загрязнения и попадания посторонних предметов во внутреннюю полость клапана.
При установке клапана 16кч9п на трубопровод необходимо, чтобы фланцы на трубопроводе были установлены без перекосов, а болтовые отверстия точно совпадали с отверстиями на фланцах клапана. Концы трубопровода, смежные с клапаном должны быть закреплены.
При монтаже 16кч9п необходимо предусмотреть компенсацию тепловых напряжений трубопровода. Перед монтажом клапана необходимо произвести испытания на герметичность затвора и прокладочного соединения подачей воды на золотник давлением 28 кгс/м2.
Установочное положение клапана на трубопроводе – горизонтальное, крышкой вверх.
Клапан следует устанавливать на трубопроводе в местах, доступных для осмотра, обслуживания.
Направление движения рабочей среды должно совпадать с направлением стрелки на корпусе. Рабочая среда не должна содержать механических примесей.
Трубопровод должен быть хорошо укреплен, иметь компенсаторы. Фланцы на трубопроводе должны устанавливаться без перекосов.
Запрещается эксплуатация клапанов при отсутствии эксплуатационной документации.
Условия эксплуатации – У1, Т1 по ГОСТ 15150-69.

Гарантии изготовителя:
Гарантийный срок эксплуатации - 24 месяца со дня ввода в эксплуатацию.
Гарантийная наработка 5000 циклов в пределах гарантийного срока эксплуатации.
Полный средний срок службы - не менее 7 лет.
Полный средний ресурс - не менее 7000 циклов.
Наработка на отказ - не менее 2500 циклов.

Эксплуатационные ограничения клапана 16кч9п:
Продолжительность службы затворов 16кч9п и исправность действия зависят от правильного обращения с затворами и ухода за ними. Перед установкой на трубопровод затворы подвергаются осмотру и проверке.
При этом проверить:
- состояние внутренних полостей затворов, доступных для визуального осмотра;
- плотность материала деталей и герметичность прокладочных соединений относительно внешней среды;
- герметичность затвора;
- работоспособность.
Во время эксплуатации следует производить периодические осмотры (регламентные работы) в определенные сроки,
установленные графиком в зависимости от режима работа системы, но не реже одного раза в 12 месяцев.
Продолжительность эксплуатации затворов, исправность действия зависят от правильного обращения, ухода за ними и
выполнение требований РЭ.
Клапан 16кч9п может подвергаться плановому и неплановому текущему ремонту. Неплановый ремонт проводится для
устранения последствий отказов, без предварительного назначения.
Метод ремонта - обезличенный, ремонт осуществляет эксплуатирующая или специализированная организация.
