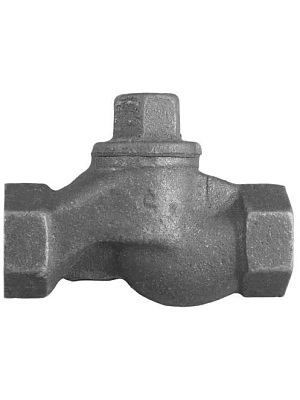

Клапан обратный муфтовый подъемный (под заказ)

Назначение клапана 16кч11п:
Тип: клапан обратный подъемный муфтовый из ковкого чугуна.
Клапан 16кч11п применяется на горизонтальных трубопроводах для предотвращения обратного потока среды.
Клапаны выполняются в двух исполнениях, в зависимости от материала уплотнительных поверхностей в затворе:
- Уплотнение резиной – т/ф 16кч11р;
- Уплотнение фторопластовое или Бр – 3 – т/ф 16кч11п.
Полный средний срок службы – не менее 10 лет
Полный средний ресурс – не менее 7000 циклов
Гарантийная наработка – не менее 17000 циклов
Наработка на отказ – не менее 1800 циклов

Основные технические данные и параметры клапана 16кч11п:
Условный проход Ду:15, 20, 25, 32, 40, 50 мм.
Условное давление Ру: 16 МПа (16 кгс/см2).
Рабочая среда: пар, вода технического назначения.
Температура рабочей среды в зависимости от исполнений в затворе: Температура окружающей среды: от -30 до +50 °С, для воды от 1 до +50 °С.
Присоединение клапанов к трубопроводу: муфтовое.
Рабочее положение клапанов: горизонтальное, крышкой вверх.
Подача среды: под золотник.
Герметичность затвора: пропуск воды не более 1 см³/мин.
Минимальный перепад давления открытия клапана: 0,02 МПа.

Работа и эксплуатация клапана 16кч11п:
Категорически запрещается производить работы по устранению дефекта при наличии давления и рабочей среды в
трубопроводе.
Применение клапанов на среды и параметры не соответствующие настоящему руководству по эксплуатации, не допускается.
Требования безопасности при монтаже и эксплуатации по ГОСТ 12.2.063-81.
Запрещается эксплуатировать клапаны при отсутствии эксплуатационной документации.
Запрещается использовать в качестве опоры для трубопровода.
Не допускается устанавливать клапан на трубопроводах подверженных вибрации.
Клапан 16кч11п устанавливается только на горизонтальных трубопроводах крышкой вверх, в местах доступных для
обслуживания и осмотра. Направление рабочей среды в трубопроводе должно совпадать с направлением стрелки на корпусе
клапана.
Перед монтажом клапана необходимо проверить на герметичность.
Подтекание среды через прокладочное соединение устранить подтяжкой крышки.
Перед монтажом клапанов трубопровод необходимо очистить от грязи, песка и окалины.
Притекающая по трубопроводу среда не должна содержать механических примесей, которые могут повредить уплотнительную поверхность затвора.

Техническое обслуживание.
В процессе эксплуатации производить наружный осмотр в сроки, установленные графиком, но не реже одного раза в три месяца.
При смотре проверять:
А) герметичность прокладочного соединения
Б) герметичность резьбового соединения

Правила хранения и транспортирования.
При хранении и транспортировании клапана 16кчп необходимо их предохранят от повреждений и загрязнений, внутренние
полости предохранены от загрязнения путем установки заглушек.
Условия транспортирования и хранения обратных клапанов – 3 (ЖЗ по ГОСТ 15150).

Проход условный Диаметр Длина L, мм Высота H, мм Размер под ключ S, мм Размер под ключ S1, мм
Ду, мм резьбы (бок.отверстие) (верх. отверстие)
15 ½ 90 55 27 24
20 ¾ 100 60 36 24
25 1 120 65 41 27
32 1¼ 140 75 50 32
40 1½ 170 90 60 32
50 2 200 100 70 36
