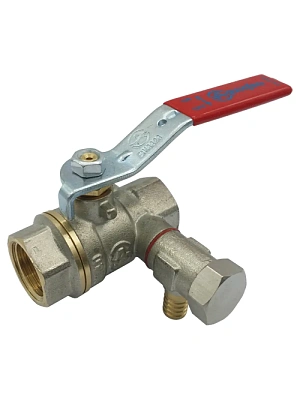

Кран шаровый со спускником, водоразборные, с фильтром

Технические характеристики
1 Номинальное давление PN (Py) МПа (бар) 1,6 (16)
2 Класс герметичности затвора (по ГОСТ Р 54808-2011) «А»
3 Пробное давление МПа (бар) 2,4 (24)
4 Номинальный диаметр DN (Dy) 15
5 Присоединительная резьба дюймы ½ʺ
6 Средний полный срок службы лет 15
7 Расход при минимальном рабочем давлении 0,05 МПа л/с ≥0,07
8 Расход при рабочем давлении 0,3 МПа л/с ≥0,2
9 Герметичность соединений при искусственно закрытом изливе МПа (кгс/см2) ≥0,4
10 Усилие, прилагаемое на рукоятку, для открытия-закрытия крана Н ≤10
11 Средний ресурс циклы 4000
12 Акустическая группа I
13 Ремонтопригодность нет
14 Температура рабочей среды ºС 0 … +75
15 Угол поворота рукоятки между крайними положениями градусы 90º

Кран применяется в качестве водоразборной арматуры на трубопроводах систем холодного (в том числе питьевого) и горячего водоснабжения. Кран может применяться на технологических трубопроводах, транспортирующих жидкости и газы, неагрессивные к материалам крана. Кран снабжен съемным штуцером для присоединения сливного шланга. Краны соответствуют требованиям ГОСТ 19681.

Технические характеристики
1 Номинальное давление PN (Py) МПа (бар) 1,6 (16)
2 Класс герметичности затвора (по ГОСТ Р 54808-2011) «А»
3 Пробное давление МПа (бар) 2,4 (24)
4 Номинальный диаметр DN (Dy) 20
5 Присоединительная резьба дюймы ¾ʺ
6 Средний полный срок службы лет 15
7 Расход при минимальном рабочем давлении 0,05 МПа л/с ≥0,07
8 Расход при рабочем давлении 0,3 МПа л/с ≥0,2
9 Герметичность соединений при искусственно закрытом изливе МПа (кгс/см2) ≥0,4
10 Усилие, прилагаемое на рукоятку, для открытия-закрытия крана Н ≤10
11 Средний ресурс циклы 4000
12 Акустическая группа I
13 Ремонтопригодность нет
14 Температура рабочей среды ºС 0 … +75
15 Угол поворота рукоятки между крайними положениями градусы 90º

Кран применяется в качестве водоразборной арматуры на трубопроводах систем холодного (в том числе питьевого) и горячего водоснабжения. Кран может применяться на технологических трубопроводах, транспортирующих жидкости и газы, неагрессивные к материалам крана. Кран снабжен съемным штуцером для присоединения сливного шланга. Краны соответствуют требованиям ГОСТ 19681.

Срок гарантии производителя, лет 1.5
Срок службы, лет 30
Материал уплотнительных колец фторопласт
Рабочая среда вода
Класс герметичности "А" по ГОСТ 9544-2005
Материал корпуса латунь никелированная
Материал шпинделя латунь (никель)
Привод ручной
Материал шара латунь (покрытие)
Уплотнение шара фторопласт
Тип соединения муфта-муфта
Тип рукояти рычаг/бабочка
Размер ячейки сетки 400/500
Рабочее давление, МПа 4
Номинальное давление PN,МПа 4
Максимальная температура рабочей среды, С° 120

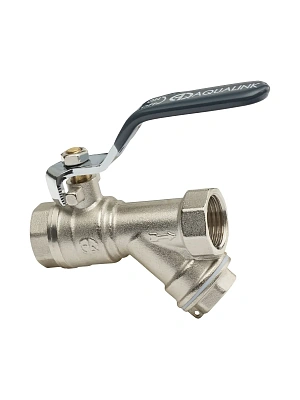

Шаровой кран со встроенным фильтром грубой очистки объединяет в себе обычный шаровой кран и косой фильтр грубой очистки, совмещая функции этих изделий. Кран применяется в качестве запорной арматуры на трубопроводах систем питьевого и хозяйственного назначения, горячего водоснабжения, отопления,
сжатого воздуха, жидких углеводородов, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам крана, и служит для очистки потока рабочей среды от механических примесей.
Использование шаровых кранов в качестве регулирующей арматуры не допускается.

Характеристики
Срок гарантии производителя, лет 1.5
Срок службы, лет 30
Материал уплотнительных колец фторопласт
Рабочая среда вода
Класс герметичности "А" по ГОСТ 9544-2005
Материал корпуса латунь никелированная
Материал шпинделя латунь (никель)
Привод ручной
Материал шара латунь (покрытие)
Уплотнение шара фторопласт
Тип соединения муфта-муфта
Тип рукояти рычаг/бабочка
Размер ячейки сетки 400/500
Рабочее давление, МПа 4
Номинальное давление PN,МПа 4
Максимальная температура рабочей среды, С° 120

Шаровой кран со встроенным фильтром грубой очистки объединяет в себе обычный шаровой кран и косой фильтр грубой очистки, совмещая функции этих изделий. Кран применяется в качестве запорной арматуры на трубопроводах систем питьевого и хозяйственного назначения, горячего водоснабжения, отопления,
сжатого воздуха, жидких углеводородов, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам крана, и служит для очистки потока рабочей среды от механических примесей.
Использование шаровых кранов в качестве регулирующей арматуры не допускается.

Класс герметичности затвора класс А по ГОСТ P 54808-2011
Шар латунь CW617N (ЛС 59-2), хромированный
Размер резьбы G3/4"
Резьба трубная цилиндрическая по ГОСТ 6357-81
Строительная длина 63 мм
Строительная высота 41 мм
Температура рабочей среды от -20 до +150 oC

Класс герметичности затвора класс А по ГОСТ P 54808-2011
Шар латунь CW617N (ЛС 59-2), хромированный
Размер резьбы G1"
Резьба трубная цилиндрическая по ГОСТ 6357-81
Строительная длина 76 мм
Строительная высота 48 мм
Температура рабочей среды от -20 до +150 oC

Исполнение со спускником
Артикул 1012-01
Класс герметичности затвора класс А по ГОСТ P 54808-2011
Шар латунь CW617N (ЛС 59-2), хромированный
Размер резьбы G1/2"
Резьба трубная цилиндрическая по ГОСТ 6357-81
Строительная длина 58 мм
Строительная высота 40 мм
Температура рабочей среды от -20 до +150 oC
