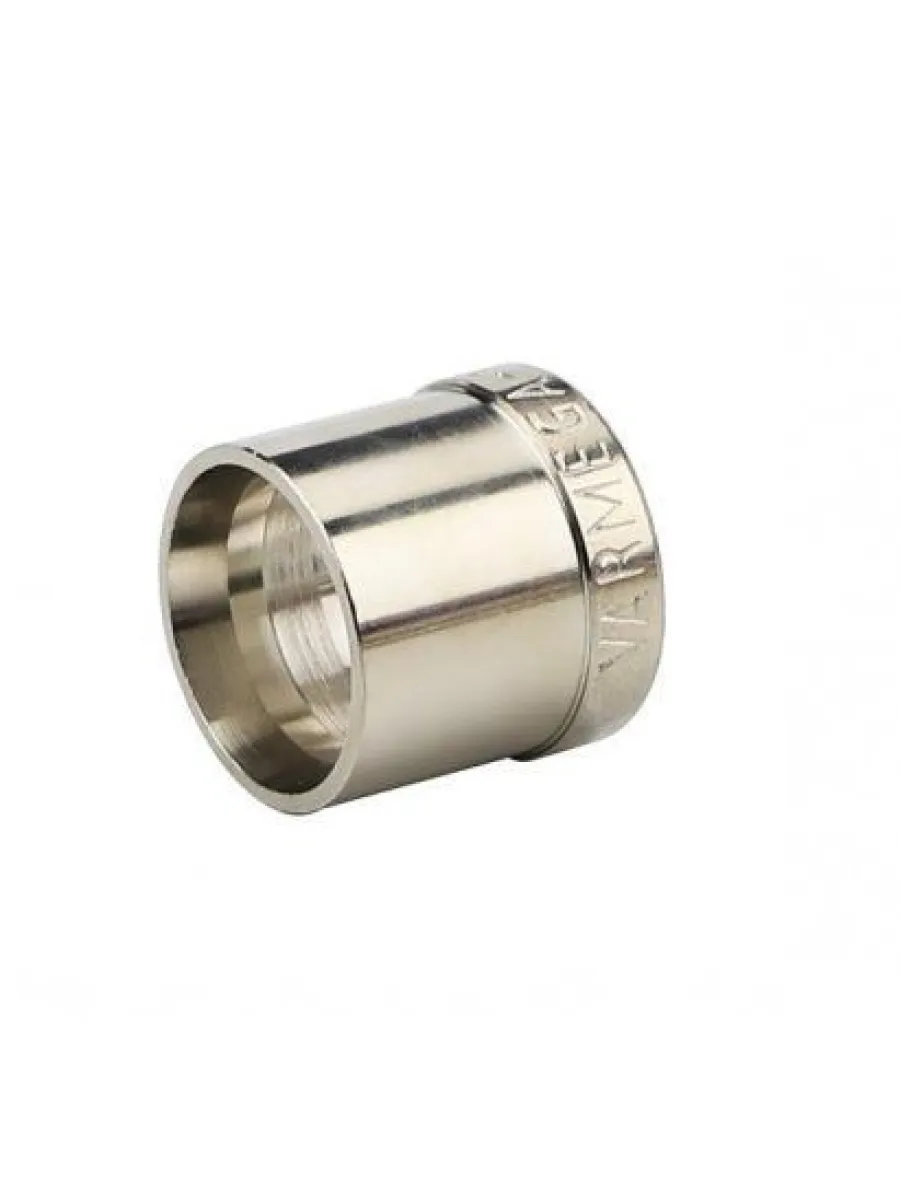

Гильза аксиальная 25 латунь

Многофункциональная система PE-Xa / EVOH - передовое решение на рынке инженерной сантехники. Трубы PE-Xa / EVOH имеют особый защитный слой, который защищает теплоноситель и всю систему от проникновения кислорода.

1. Назначение и область применения.
1.1 Трубы предназначены для использования в системах холодного и горячего водоснабжения, водяного отопления, включая системы поверхностного отопления
и снеготаяния, а также в качестве технологических трубопроводов транспортирующих жидкости, неагрессивные к материалам трубы. Трубы могут применяться для 1, 2, 4, 5, ХВ – классов эксплуатации.
1.2 Соединение труб выполняется с помощью аксиальных, обжимных или прессфитингов, используемых также для соединения металополимерных труб.
1.3 Труба имеет антидиффузионный слой EVOH.
2. Особенности материала.
2.1. Рабочий слой труб изготовлен из сшитого полиэтилена PE-Xа. Наружный слой трубы, предотвращающий диффузию кислорода, выполнен из EVOH (этиленвинигликоля - сополимера этилена и винила, получаемого при совместной полимеризации этилена и винилацетата).
2.2. Наружный и внутренний слои связаны между собой с помощью прослойки эластичного клея.
Цвет наружного слоя EVOH – серый

Монтажный инструмент с ручным экспандером и механико-гидравлическим запрессовщиком предназначен для расширения труб и запрессовки надвижных гильз Varmega Slide-fit диаметром 16-32 мм.

Артикул: VM59902
Бренд: Varmega
Страна производства: КНР
Серия: Slide-fit
Модель: VM599
Область применения: Аксиальная запрессовка
Тип инструмента: Механико-гидравлический
Вид инструмента: Комплект экспандера и запрессовщика
Размер, мм: 16-32
Комплект поставки: Экспандер, натяжитель гидравлический, комплект насадок для расширителя 16-32, комплект насадок для натяжителя 16-32, чемодан, инструкция
Ширина (упак), см: 44
Глубина (упак), см: 10
Высота (упак), см: 30

Гарантийный срок 6 месяцев с момента продажи конечному клиенту.

Технические характеристики:
максимальная рабочая температура 80 °С;
максимальное давление 10 бар;
срок службы не менее 50 лет, во всех классах эксплуатации.

Страна производства:    Россия
Область применения:    Водоснабжение, отопление
Материал:    латунь
Тип присоединения:    Аксиальная запрессовка
Диаметр, мм:    20
Максимальная температура, °С:    95

Муфта аксиальная 16х16 латунь

Муфта аксиальная 20х20 латунь

Артикул:    VM58102
Бренд:    Varmega
Страна производства:    Россия
Серия:    VM581
Область применения:    Защита труб
Тип гофрированной трубки:    Для труб 16-22 мм
Вид поставки:    В бухтах
Материал:    Полиэтилен
Цвет:    Красный
Диаметр, мм:    25
Единица поставки:    50 м
Ширина (упак), см:    50
Глубина (упак), см:    50
Высота (упак), см:    24
Вес брутто, гр:    1814

Гофрированные трубы Varmega предназначены для защиты полимерных (полиэтиленовых / металлопластиковых) труб от механических повреждений, получаемых при скрытой прокладке в полу, штробах стен и потолков. Гофротрубы улучшают тепловую эффективность системы отопления за счет воздушного слоя, создаваемого между полимерной и гофрированной трубой. Они также устойчивы к воздействию влаги (попадание конденсата в окружающую среду), обладают хорошей прочностью и широким диапазоном эксплуатационных температур.

Артикул:    VM50902
Бренд:    Varmega
Страна производства:    Россия
Серия:    Slide-fit
Модель:    VM509
Область применения:    Водоснабжение, отопление
Материал:    PPSU (Полифенилсульфон)
Тип присоединения:    Аксиальная запрессовка
Цвет:    Черный
Диаметр, мм:    20
Максимальная температура, °С:    95
Рабочее давление, бар:    10
Ширина (упак), см:    2.8
Глубина (упак), см:    2.8
Высота (упак), см:    2.5
Вес брутто, гр:    5

Заглушка Varmega Slide-fit используется для заглушивания трубы системы аксиальной запрессовки. Для получения надежного неразъемного соединения трубы и фитинга потребуются надвижные гильзы соответствующих размеров и специальный монтажный инструмент.

Система Varmega Slide-fit

Трубопроводная система аксиальной запрессовки Varmega Slide-Fit — это универсальная система трубопроводов, которая состоит из нескольких типов труб PE-X, соединительных фитингов из латуни и полимеров (PPSU, PVDF), специального монтажного инструмента, а также программного обеспечения для осуществления работ по проектированию. Данная система идеально подходит для использования в системах центрального радиаторного отопления, напорного горячего и холодного водоснабжения, а также в системах обогрева поверхностей и снеготаяния. Трубы могут применяться в качестве технологических трубопроводов для транспортирования жидкостей, не агрессивных к материалу труб и фитингов. Материал труб и фитингов не подвержен коррозии и имеет низкую шероховатость поверхности, что исключает вероятность образования отложений на внутренних стенках. Благодаря повышенной гибкости трубы, минимизируется количество соединителей и переходов, что, в свою очередь, повышает надежность системы.

Артикул:    VM50901
Бренд:    Varmega
Страна производства:    Россия
Серия:    Slide-fit
Модель:    VM509
Область применения:    Водоснабжение, отопление
Материал:    PPSU (Полифенилсульфон)
Тип присоединения:    Аксиальная запрессовка
Цвет:    Черный
Диаметр, мм:    16
Максимальная температура, °С:    95
Рабочее давление, бар:    10
Ширина (упак), см:    2.5
Глубина (упак), см:    2.5
Высота (упак), см:    2
Вес брутто, гр:    4

Заглушка Varmega Slide-fit используется для заглушивания трубы системы аксиальной запрессовки. Для получения надежного неразъемного соединения трубы и фитинга потребуются надвижные гильзы соответствующих размеров и специальный монтажный инструмент.

Система Varmega Slide-fit

Трубопроводная система аксиальной запрессовки Varmega Slide-Fit — это универсальная система трубопроводов, которая состоит из нескольких типов труб PE-X, соединительных фитингов из латуни и полимеров (PPSU, PVDF), специального монтажного инструмента, а также программного обеспечения для осуществления работ по проектированию. Данная система идеально подходит для использования в системах центрального радиаторного отопления, напорного горячего и холодного водоснабжения, а также в системах обогрева поверхностей и снеготаяния. Трубы могут применяться в качестве технологических трубопроводов для транспортирования жидкостей, не агрессивных к материалу труб и фитингов. Материал труб и фитингов не подвержен коррозии и имеет низкую шероховатость поверхности, что исключает вероятность образования отложений на внутренних стенках. Благодаря повышенной гибкости трубы, минимизируется количество соединителей и переходов, что, в свою очередь, повышает надежность системы.

Артикул:    VM36102
Бренд:    Varmega
Страна производства:    Россия
Серия:    VM361
Размер 20
Область применения:    Поворот труб PE-X/PE-RT на 90°
Материал:    Армированный технопластик
Материал изделия:Усиленный технопластик
Температурная устойчивость:от -5° до +60 °С
Вес 0,056

Фиксаторы поворота трубы Varmega идеально подходят для фиксации поворота трубы под углом 90° в местах подведения к коллекторному шкафу или приборам отопления, также данное изделие служит надежной защитой трубы от механических повреждений в месте изгиба трубы. Фиксаторы подходят как для металлопластиковых, так и для труб из PE-RT и PE-X.

Артикул:    VM36101
Бренд:    Varmega
Страна производства:    Россия
Серия:    VM361
Размер 16
Область применения:    Поворот труб PE-X/PE-RT на 90°
Материал:    Армированный технопластик
Материал изделия:Усиленный технопластик
Температурная устойчивость:от -5° до +60 °С
Вес 0,038

Фиксаторы поворота трубы Varmega идеально подходят для фиксации поворота трубы под углом 90° в местах подведения к коллекторному шкафу или приборам отопления, также данное изделие служит надежной защитой трубы от механических повреждений в месте изгиба трубы. Фиксаторы подходят как для металлопластиковых, так и для труб из PE-RT и PE-X.

Фитинги системы аксиальной запрессовки Varmega Slide-Fit изготавливаются из полимерного материала PPSU  и латуни марок CW617N и CW602N, надвижные гильзы производятся из полимерного материала PVDF .

Герметичность соединения достигается прижатием стенки трубы к штуцеру фитинга надвижной гильзой.

Преимущества:
высокая надёжность, соединение прочнее трубы;
простота и скорость монтажа;
безрезьбовые неразъёмные фитинги допускается замоноличивать в строительных конструкциях;
отсутствие резиновых уплотнительных колец;
сразу готовы к работе и испытаниям;
минимальные потери напора из-за увеличенного живого сечения;
универсальные фитинги для питьевого водоснабжения и отопления;
монтаж соединений с помощью специального инструмента;

Технические характеристики:
максимальная рабочая температура 80 °С;
максимальное давление 10 бар;
срок службы не менее 50 лет, во всех классах эксплуатации.

Запрещен прямой контакт изделий из PPSU/PVDF с растворителями и агрессивными химическими веществами, содержащими этилметилкетон, ацетон, этилацетат, эфиры, трихлорэтилен и их производные. Также запрещается использование монтажной пены, различных лаков, анаэробных герметиков и клеевых составов. Запрещается прямой контакт с PPSU таких популярных герметиков, как Tangit Unilock и Unipack.
Транспортировка при температуре ниже -20ºС запрещена
