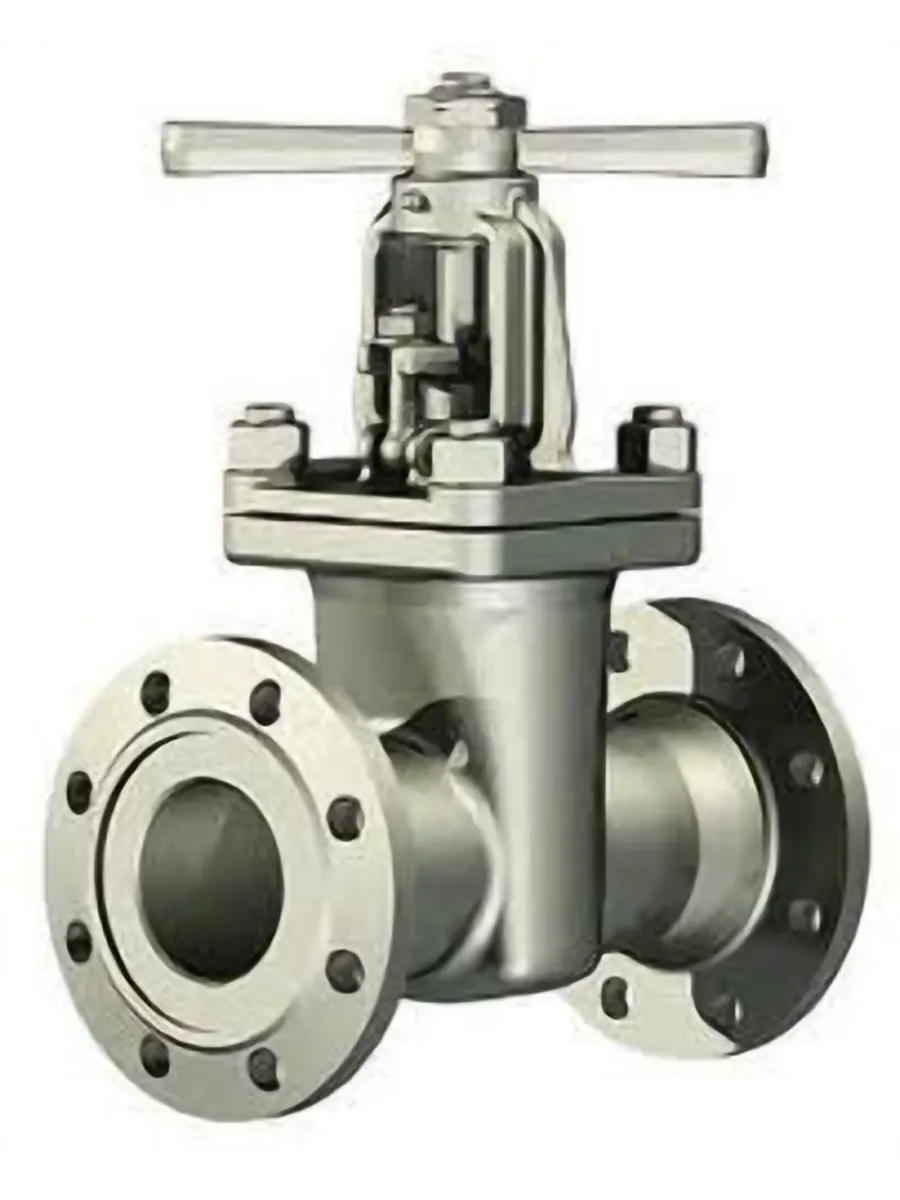

Задвижка 30с41нж Ду350 Ру16

Тип клиновая
Материал  сталь
Модель 30с41нж
Рабочая среда  вода, пар, жидкие неагрессивные среды
Тип присоединения  фланцевое
Корпус сталь 25Л
Конструкция шпинделя выдвижной
Вид ЗКЛ2-16
Климатическое исполнение  У1 по ГОСТ 15150-69
Материал шпинделя  сталь
Направление подачи среды  двустороннее
Рабочая среда вода, пар, жидкие неагрессивные среды
Фланцы корпуса ГОСТ 33259-2015
Инженерная система Водоснабжение, Отопление, Тепловые пункты, Пожаротушение
Страна происхождения Китай
Диаметр  Ду 100
Давление  Ру16
Тип затвора со штурвалом
Внешний диаметр присоединительных фланцев корпуса  220 мм
Диаметр присоединительных отверстий фланца корпуса 18 мм
Класс герметичности затвора класс B по ГОСТ Р 54808-2011
Количество присоединительных отверстий фланца корпуса  8 шт
Максимальная температура транспортировки +50 оC
Минимальная температура транспортировки -50 оC
Минимальный диаметр проходного сечения седла 80 мм
Наработка на отказ  500 циклов
Ресурс до списания  2500 циклов
Строительная высота 420 мм
Строительная длина  230 мм
Температура рабочей среды до +425 oC
Гарантия производителя  18 месяцев

Тмакс=225 oC
Тип присоединения фланцевое

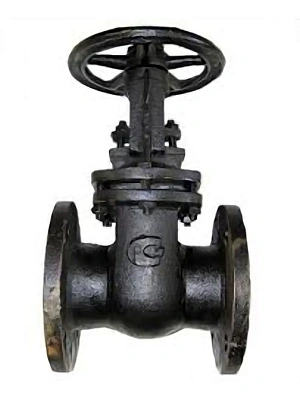

Модель  30ч6бр
Класс герметичности затвора  класс D по ГОСТ P 54808-2011
Климатическое исполнение  У2, УХЛ4 по ГОСТ 15150-69
Фланцы корпуса ГОСТ Р 54432-2011
Инженерная система Водоснабжение, Пожаротушение
Диаметр  Ду 65
Давление Ру16
Клин  латунь
Количество присоединительных отверстий фланца корпуса  4 шт
Конструкция шпинделя выдвижной
Корпус серый чугун
Максимальное усилие на маховике для закрытия  85 Н*м
Материал шпинделя  нержавеющая сталь
Направление подачи  среды двустороннее
Температура транспортировки от -50 до 50 oC
Температура рабочей среды до +225 oC

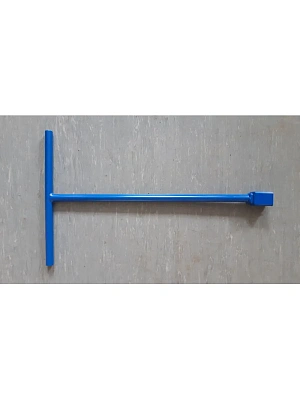

Т-образный ключ предназначен для ручного управления клиновыми задвижками AVK, установленными бесколодезным способом в грунт. При таком монтаже арматура оснащается удлинителями штоков и закрывается коверами.

Тип клиновая
Материал  сталь
Модель 30с41нж
Рабочая  среда  вода, пар, жидкие неагрессивные среды
Тип присоединения  фланцевое
Корпус сталь 25Л
Конструкция шпинделя выдвижной
Вид ЗКЛ2-16
Климатическое исполнение  У1 по ГОСТ 15150-69
Материал шпинделя  сталь
Направление подачи среды  двустороннее
Рабочая среда вода, пар, жидкие неагрессивные среды
Фланцы корпуса ГОСТ 33259-2015
Инженерная система Водоснабжение, Отопление, Тепловые пункты, Пожаротушение
Страна происхождения Китай
Диаметр  Ду 200
Давление  Ру16
Тип затвора  со штурвалом
Внешний диаметр присоединительных фланцев корпуса  340 мм
Диаметр присоединительных отверстий фланца корпуса 22 мм
Класс герметичности затвора класс B по ГОСТ Р 54808-2011
Количество присоединительных отверстий фланца корпуса  12 шт
Максимальная температура транспортировки +50 оC
Минимальная температура транспортировки -50 оC
Минимальный диаметр проходного сечения седла 175 мм
Наработка на отказ  500 циклов
Ресурс до списания  2500 циклов
Строительная высота 680 мм
Строительная длина  330 мм
Температура рабочей среды до +425 oC
Гарантия производителя  18 месяцев

Тип клиновая
Материал  сталь
Модель 30с41нж
Рабочая среда  вода, пар, жидкие неагрессивные среды
Тип присоединения  фланцевое
Корпус сталь 25Л
Конструкция шпинделя выдвижной
Вид ЗКЛ2-16
Климатическое исполнение  У1 по ГОСТ 15150-69
Материал шпинделя  сталь
Направление подачи среды  двустороннее
Рабочая среда вода, пар, жидкие неагрессивные среды
Фланцы корпуса ГОСТ 33259-2015
Инженерная система Водоснабжение, Отопление, Тепловые пункты, Пожаротушение
Страна происхождения Китай
Диаметр  Ду 150
Давление Ру16
Тип затвора  со штурвалом
Внешний диаметр присоединительных фланцев корпуса  285 мм
Диаметр присоединительных отверстий фланца корпуса 22 мм
Класс герметичности затвора класс B по ГОСТ Р 54808-2011
Количество присоединительных отверстий фланца корпуса  8 шт
Максимальная температура транспортировки +50 оC
Минимальная температура транспортировки -50 оC
Минимальный диаметр проходного сечения седла 125 мм
Наработка на отказ  500 циклов
Ресурс до списания  2500 циклов
Строительная высота 540 мм
Строительная длина  280 мм
Температура рабочей среды до +425 oC
Гарантия производителя  18 месяцев

Тип  клиновая
Материал  сталь
Модель 30с41нж
Рабочая среда  вода, пар, жидкие неагрессивные среды
Тип присоединения  фланцевое
Корпус сталь 25Л
Конструкция шпинделя выдвижной
Вид ЗКЛ2-16
Климатическое исполнение  У1 по ГОСТ 15150-69
Материал шпинделя  сталь
Направление подачи среды  двустороннее
Рабочая среда вода, пар, жидкие неагрессивные среды
Фланцы корпуса ГОСТ 33259-2015
Инженерная система Водоснабжение, Отопление, Тепловые пункты, Пожаротушение
Страна происхождения Китай
Диаметр  Ду 50
Давление Ру16
Тип затвора  со штурвалом
Внешний диаметр присоединительных фланцев корпуса  165 мм
Диаметр присоединительных отверстий фланца корпуса 18 мм
Класс герметичности затвора класс B по ГОСТ Р 54808-2011
Количество присоединительных отверстий фланца корпуса  4 шт
Максимальная температура транспортировки +50 оC
Минимальная температура транспортировки -50 оC
Минимальный диаметр проходного сечения седла 40 мм
Наработка на отказ  500 циклов
Ресурс до списания  2500 циклов
Строительная высота 300 мм
Строительная длина  180 мм
Температура рабочей среды до +425 oC
Гарантия производителя  18 месяцев

Предназначается для открытия и закрытия задвижек, поворотных затворов, шиберных задвижек, шаровых кранов при подземной безколодезной установке. Благодаря особенностям конструкции, дающей возможность выдвигать и складывать шток и кожух, он настраивается на глубину залегия трубопровода.
Внутренний стержень и нижний переходник штока сделан из стали Ст20, покрытой слоем цинка (термодиффузионное цинкование), кожух штока ПЭ SDR17. Конический переходник соответствует стандартным ключам регулирования.
Главным достоинством телескопического штока является универсальность. Использование штока возможно даже тогда, когда расстояние от поверхности земли до верха задвижки не известно. В этом случае телескопическая длина штока настраивается уже после монтажа запорной арматуры и его (штока) установки.
Применение телескопического штока значительно облегчает управление трубопроводной запорной арматурой, установленной бесколодезным способом.

Комплектующие телескопического штока:
1. Трапеция под универсальный Т-образный ключ 32х45 мм. Материал - Ст20. Покрытие - Грунт-Эмаль (2 слоя)/Термодиффузионная обработка Zn. (Опция)
2. Пластина для сцепления с опорной плитой. Материал - ПЭ100.
3. Защитный чехол. Материал - ПНД SDR17.
4. Стержень штока, квадрат. Материал - Ст20. Покрытие - Грунт-Эмаль (2 слоя)/Термодиффузионная обработка Zn. (Опция)
5. Манжета (опция). Материал EPDM
6. Сцепление стержня и профильной трубы. Материал - Ст20.
7. Профильная труба (толстостенная). Материал - Ст20. Покрытие - Грунт-Эмаль (2 слоя)/Термодиффузионная обработка Zn. (Опция)
8. "Ключ" для крепления на шпиндель задвижки/затвора с отверстием под шплинт. Материал - Ст20. Покрытие - Грунт-Эмаль (2 слоя)/Термодиффузионная обработка Zn. (Опция)
9. Защитный раструб. Материал - ПЭ100.


Телескопические удлинители штока предназначены для управления запорной арматурой установленной бесколодезным способом. Устанавливается на выходной шпиндель задвижек с целью управления запорным механизмом.

Предназначается для открытия и закрытия задвижек, поворотных затворов, шиберных задвижек, шаровых кранов при подземной безколодезной установке. Благодаря особенностям конструкции, дающей возможность выдвигать и складывать шток и кожух, он настраивается на глубину залегия трубопровода.
Внутренний стержень и нижний переходник штока сделан из стали Ст20, покрытой слоем цинка (термодиффузионное цинкование), кожух штока ПЭ SDR17. Конический переходник соответствует стандартным ключам регулирования.
Главным достоинством телескопического штока является универсальность. Использование штока возможно даже тогда, когда расстояние от поверхности земли до верха задвижки не известно. В этом случае телескопическая длина штока настраивается уже после монтажа запорной арматуры и его (штока) установки.
Применение телескопического штока значительно облегчает управление трубопроводной запорной арматурой, установленной бесколодезным способом.

Комплектующие телескопического штока:
1. Трапеция под универсальный Т-образный ключ 32х45 мм. Материал - Ст20. Покрытие - Грунт-Эмаль (2 слоя)/Термодиффузионная обработка Zn. (Опция)
2. Пластина для сцепления с опорной плитой. Материал - ПЭ100.
3. Защитный чехол. Материал - ПНД SDR17.
4. Стержень штока, квадрат. Материал - Ст20. Покрытие - Грунт-Эмаль (2 слоя)/Термодиффузионная обработка Zn. (Опция)
5. Манжета (опция). Материал EPDM
6. Сцепление стержня и профильной трубы. Материал - Ст20.
7. Профильная труба (толстостенная). Материал - Ст20. Покрытие - Грунт-Эмаль (2 слоя)/Термодиффузионная обработка Zn. (Опция)
8. "Ключ" для крепления на шпиндель задвижки/затвора с отверстием под шплинт. Материал - Ст20. Покрытие - Грунт-Эмаль (2 слоя)/Термодиффузионная обработка Zn. (Опция)
9. Защитный раструб. Материал - ПЭ100.


Телескопические удлинители штока предназначены для управления запорной арматурой установленной бесколодезным способом. Устанавливается на выходной шпиндель задвижек с целью управления запорным механизмом.

Тип аналог МЗВ
Тмакс =120 oC
Тип присоединения фланцевое
Модель 30ч39р
Затвор клиновая
Класс герметичности затвора  класс А по ГОСТ Р 54808-2011
Обрезиненный клин
Фланцы корпуса ГОСТ 33259-2015
Инженерная система: Водоснабжение, Пожаротушение
Страна происхождения Китай
Диаметр  Ду 50
Давление Ру16
Внешний диаметр присоединительных фланцев корпуса  165 мм
Диаметр присоединительных отверстий фланцев корпуса  19 мм
Клин  чугун/EPDM
Количество присоединительных отверстий фланца корпуса  4 шт
Корпус высокопрочный чугун
Строительная высота  241 мм
Строительная длина  150 мм
Температура рабочей среды до +120 oC
Область применения: Для перекрытия потока рабочей среды в трубопроводе
Комплект поставки: Задвижка в сборе, паспорт, инструкция по эксплуатации

Тип клиновая
Материал сталь
Модель 30с41нж
Рабочая среда вода, пар, жидкие неагрессивные среды
Тип присоединения  фланцевое
Корпус сталь 25Л
Конструкция шпинделя выдвижной
Вид ЗКЛ2-16
Климатическое исполнение У1 по ГОСТ 15150-69
Материал шпинделя  сталь
Направление подачи среды двустороннее
Рабочая среда вода, пар, жидкие неагрессивные среды
Фланцы корпуса ГОСТ 33259-2015
Инженерная система Водоснабжение, Отопление, Тепловые пункты, Пожаротушение
Страна происхождения Китай
Диаметр  Ду 250
Давление Ру16
Тип затвора  со штурвалом
Диаметр присоединительных отверстий фланца корпуса 26 мм
Класс герметичности затвора класс B по ГОСТ Р 54808-2011
Максимальная температура транспортировки +50 оC
Минимальная температура транспортировки -50 оC
Минимальный диаметр проходного сечения седла 200 мм
Температура рабочей среды до +425 oC
Гарантия производителя  18 месяцев

Тмакс=225 oC
Тип присоединения фланцевое
Модель  30ч6бр
Класс герметичности затвора  класс D по ГОСТ P 54808-2011
Климатическое исполнение  У2, УХЛ4 по ГОСТ 15150-69
Фланцы корпуса ГОСТ Р 54432-2011
Инженерная система Водоснабжение, Пожаротушение
Диаметр  Ду 200
Давление Ру16
Внешний диаметр присоединительных фланцев корпуса  335 мм
Диаметр присоединительных отверстий фланцев корпуса 22 мм
Клин  латунь
Количество присоединительных отверстий фланца корпуса  12 шт
Конструкция шпинделя выдвижной
Корпус серый чугун
Максимальное усилие на маховике для закрытия 180 Н*м
Материал шпинделя  нержавеющая сталь
Направление подачи среды  двустороннее
Строительная высота 650 мм
Строительная длина  330 мм
Температура транспортировки от -50 до 50 oC
Температура рабочей среды до +225 oC

Тип клиновая
Материал  сталь
Модель 30с41нж
Рабочая среда  вода, пар, жидкие неагрессивные среды
Тип присоединения  фланцевое
Корпус сталь 25Л
Конструкция шпинделя выдвижной
Вид ЗКЛ2-16
Климатическое исполнение  У1 по ГОСТ 15150-69
Материал шпинделя  сталь
Направление подачи среды  двустороннее
Рабочая среда вода, пар, жидкие неагрессивные среды
Фланцы корпуса ГОСТ 33259-2015
Инженерная система Водоснабжение, Отопление, Тепловые пункты, Пожаротушение
Страна происхождения Китай
Диаметр  Ду 80
Давление Ру16
Тип затвора  со штурвалом
Внешний диаметр присоединительных фланцев корпуса  200 мм
Диаметр присоединительных отверстий фланца корпуса 18 мм
Класс герметичности затвора класс B по ГОСТ Р 54808-2011
Количество присоединительных отверстий фланца корпуса  4 шт
Максимальная температура транспортировки +50 оC
Минимальная температура транспортировки -50 оC
Минимальный диаметр проходного сечения седла 65 мм
Наработка на отказ  500 циклов
Ресурс до списания  2500 циклов
Строительная высота 360 мм
Строительная длина  210 мм
Температура рабочей среды до +425 oC
Гарантия производителя  18 месяцев
