Зажимы анкерные

Предназначены для крепления изолированной нулевой несущей жилы на концевых и угловых опорах.
Корпус зажима изготовлен из антикоррозийного алюминиевого сплава.
Саморегулирующиеся клинья из полимера, устойчивого к ультрафиолетовому излучению, выполнены с особым рельефом, надежно фиксирующим проводник, не повреждая изоляцию. Клиновидная вставка выполнена из изоляционного материала для защиты нулевой жилы двойной изоляцией.
Не требуется инструмента для монтажа.

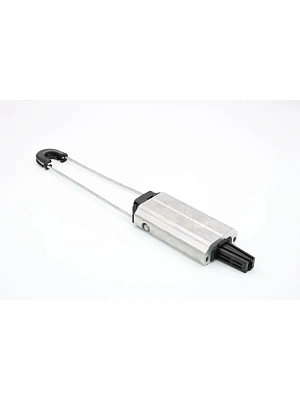

Модель PA 1500 P
Предельная нагрузка, кН 15
Cечение жилы min, мм² 50
Cечение жилы max, мм² 70
МРНЗ, кН 15

Применяется для анкерного крепления изолированной несущей нулевой жилы СИП-2 на концевых и угловых опорах.
 Применять зажим для неизолированных проводов ЗАПРЕЩЕНО!

Является необслуживаемым изделием.
 Ремонт зажима не предусмотрен.
Подготовка изделия к работе
 Достать изделие и произвести внешний осмотр. Убедиться в отсутствии видимых дефектов, отбитых краёв, трещин и деформаций.
Монтаж
 Последовательность операций монтажа:
 из корпуса зажима с одной стороны вытащить тросик.
 завести тросик в анкерный кронштейн и пристегнуть обратно к зажиму.
 выдвинуть из корпуса клиновые вставки и завести жилу СИП между клиновыми вставками.
 заклинить вставки рукой в корпусе зажима.
 натяжением СИП дозаклинить в зажиме жилу.
 специальный инструмент для монтажа не требуется.
 Условия монтажа:
 монтаж линейной арматуры рекомендуется проводить при температуре окружающей среды не ниже минус 20°С в соответствии с данной инструкцией.
 подвеска изолированных проводов на опорах воздушных линиях электропередачи должна осуществляться в соответствии с требованиями Правил устройства электроустановок.
 линейная арматура монтируется с применением стандартных инструментов и приспособлений.
 в процессе установки арматуры на ВЛИ необходимо принимать меры предосторожности для защиты изоляции провода.
 безопасность выполнения работ в процессе монтажа арматуры и эксплуатации ВЛИ обеспечивается соблюдением требований действующих Правил безопасности при работах в электроустановках.
Требования безопасности и охраны окружающей среды
 Требования безопасности должны соответствовать требованиям ГОСТ 13276 и ГОСТ Р 51177
 Требования охраны окружающей среды должны соответствовать требованиям ГОСТ 13276, ГОСТ Р 51177 и руководящему документу РД-03-21-2007.
 Утилизация должна проводиться согласно установленным правилам утилизации материалов, из которых изготовлены изделия.
Требования к упаковке, маркировке, условиям хранения и транспортирования
 Линейная арматура упаковывается в картонную тару или иную, обеспечивающую ее сохранность при хранении и транспортировке. Дополнительно арматура может упаковываться в групповую тару – полиэтиленовые пакеты.
 Картонная тара с линейной арматурой должна быть снабжена ярлыком со следующими данными:
 марка изделия;
 номер технических условий (при наличии);
 брутто-масса тары;
 количество изделий;
 наименование (товарный знак) предприятия-изготовителя;
 указание страны завода - изготовителя;
 дата изготовления;
 указание на наличие в ящике сопроводительной документации;
 остальная маркировка грузов по ГОСТ 14192.
 Условия транспортирования арматуры в части воздействия климатических факторов внешней среды по условиям хранения 3, 4 и 7 согласно ГОСТ 15150.
 Погрузка и разгрузка изделия должна производиться вручную или с использованием погрузочных средств, не вызывающих повреждения их поверхности (вмятины, царапины и др.), влияющие на их свойства.
 Условия хранения линейной арматуры в части воздействия климатических факторов внешней среды должны соответствовать группе 4 по ГОСТ 15150.
 Дополнительные требования к транспортировке и хранению изделия устанавливают в стандартах и технических условиях на продукцию.
Утилизация
 После окончания срока службы изделие не представляет опасности для жизни и здоровья людей, окружающей среды и подлежит утилизации в общем порядке.
Гарантии изготовителя
 Гарантийный срок– 5 лет с момента ввода в эксплуатацию, но не более 7 лет с момента продажи.
 Срок эксплуатации – 40лет. Основные характеристики и функционирование изделия при отсутствии механического износа и надлежащем хранении сохраняются в течение всего срока эксплуатации.
 Гарантийные обязательства не распространяются на изделия, модифицированные потребителем либо использовавшиеся с нарушением правил эксплуатации, транспортировки или хранения, а также имеющие износ или механические повреждения инородными предметами.
 Изготовитель не несет ответственности за нецелевое или неправильное использование изделия.
 Гарантия не распространяется на повреждения, возникшие в результате естественного износа, плохого ухода, неправильного использования или небрежного обращения, а также являющиеся следствием несанкционированного вмешательства в устройство изделия лиц, не имеющих специального разрешения на проведение ремонта.
