Анкер забивной

Технические характеристики:
Бетон Б20 - Расчетное усилие на вырыв N (kH) - 3,0
без трещин - Расчетное усилие на срез Q (kH) - 4,1
Полнотелый - Расчетное усилие на вырыв N (kH) - 1,2
Кирпич М150 - Расчетное усилие на срез Q (kH) - 1,6

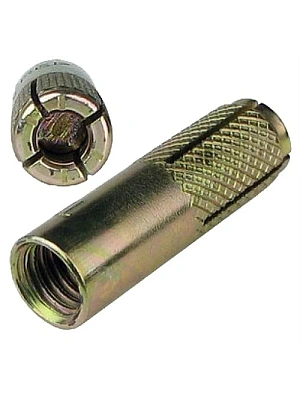

Анкер забивной стальной представляет собой стальную втулку с внутренней резьбой с одной стороны и разрезкой на четыре опорных сегмента с другой. В этом разрезанном на сегменты конце внутри втулки – корпуса расположен клинообразный элемент, обеспечивающий распор. Все сегменты имеют снаружи рельефную
нарезку в перекрестных направлениях. Эта нарезка обеспечивает их устойчивое зацепление за материал стен.
Характеристики:
Забивной анкер лучше всего использовать для бетонных стен и стен из прочного натурального камня. Возможно применение в стенах из полнотелого кирпича. Защитное анодирование предохраняет от появления коррозии. Крепеж осуществляется ввинчиванием болта соответствующего диаметра и длины в отверстие втулки с резьбой.
Этот ввинчиваемый болт и будет удерживать навешиваемый объект.
Монтаж:
В строительной конструкции сверлится отверстие номинального диаметра и глубины. Глубина должна быть точной. Анкер забивной стальной погружается в подготовленное отверстие до упора и осторожными ударами молотка забивается внутрь, при этом клинообразный распорный элемент распирает сегменты крепежа.

Технические характеристики:
Бетон Б20 - Расчетное усилие на вырыв N (kH) - 4,6
без трещин - Расчетное усилие на срез Q (kH) - 5,5
Полнотелый - Расчетное усилие на вырыв N (kH) - 1,8
Кирпич М150 - Расчетное усилие на срез Q (kH) - 2,2

Анкер забивной стальной представляет собой стальную втулку с внутренней резьбой с одной стороны и разрезкой на четыре опорных сегмента с другой. В этом разрезанном на сегменты конце внутри втулки – корпуса расположен клинообразный элемент, обеспечивающий распор. Все сегменты имеют снаружи рельефную
нарезку в перекрестных направлениях. Эта нарезка обеспечивает их устойчивое зацепление за материал стен.
Характеристики:
Забивной анкер лучше всего использовать для бетонных стен и стен из прочного натурального камня. Возможно применение в стенах из полнотелого кирпича. Защитное анодирование предохраняет от появления коррозии. Крепеж осуществляется ввинчиванием болта соответствующего диаметра и длины в отверстие втулки с резьбой.
Этот ввинчиваемый болт и будет удерживать навешиваемый объект.
Монтаж:
В строительной конструкции сверлится отверстие номинального диаметра и глубины. Глубина должна быть точной. Анкер забивной стальной погружается в подготовленное отверстие до упора и осторожными ударами молотка забивается внутрь, при этом клинообразный распорный элемент распирает сегменты крепежа.

Техническая характеристика:
Бетон Б20 - Расчетное усилие на вырыв N (kH) - 7,1
без трещин - Расчетное усилие на срез Q (kH) - 6,9
Полнотелый - Расчетное усилие на вырыв N (kH) - 2,8
Кирпич М150 - Расчетное усилие на срез Q (kH) - 2,8

Анкер забивной стальной представляет собой стальную втулку с внутренней резьбой с одной
стороны и разрезкой на четыре опорных сегмента с другой. В этом разрезанном на сегменты конце внутри втулки –
корпуса расположен клинообразный элемент, обеспечивающий распор. Все сегменты имеют снаружи рельефную
нарезку в перекрестных направлениях. Эта нарезка обеспечивает их устойчивое зацепление за материал стен.
Характеристики:
Забивной анкер лучше всего использовать для бетонных стен и стен из прочного натурального камня. Возможно
применение в стенах из полнотелого кирпича. Защитное анодирование предохраняет от появления коррозии.
Крепеж осуществляется ввинчиванием болта соответствующего диаметра и длины в отверстие втулки с резьбой.
Этот ввинчиваемый болт и будет удерживать навешиваемый объект.
Монтаж:
В строительной конструкции сверлится отверстие номинального диаметра и глубины. Глубина должна быть точной.
Анкер забивной стальной погружается в подготовленное отверстие до упора и осторожными ударами молотка
забивается внутрь, при этом клинообразный распорный элемент распирает сегменты крепежа.

Технические характеристики:
Бетон Б20 - Расчетное усилие на вырыв N (kH) - 9,9
без трещин - Расчетное усилие на срез Q (kH) - 12,3
Полнотелый - Расчетное усилие на вырыв N (kH) - 4,0
Кирпич М150 - Расчетное усилие на срез Q (kH) - 4,9

Анкер забивной стальной представляет собой стальную втулку с внутренней резьбой с одной
стороны и разрезкой на четыре опорных сегмента с другой. В этом разрезанном на сегменты конце внутри втулки –
корпуса расположен клинообразный элемент, обеспечивающий распор. Все сегменты имеют снаружи рельефную
нарезку в перекрестных направлениях. Эта нарезка обеспечивает их устойчивое зацепление за материал стен.
Характеристики:
Забивной анкер лучше всего использовать для бетонных стен и стен из прочного натурального камня. Возможно
применение в стенах из полнотелого кирпича. Защитное анодирование предохраняет от появления коррозии.
Крепеж осуществляется ввинчиванием болта соответствующего диаметра и длины в отверстие втулки с резьбой.
Этот ввинчиваемый болт и будет удерживать навешиваемый объект.
Монтаж:
В строительной конструкции сверлится отверстие номинального диаметра и глубины. Глубина должна быть точной.
Анкер забивной стальной погружается в подготовленное отверстие до упора и осторожными ударами молотка
забивается внутрь, при этом клинообразный распорный элемент распирает сегменты крепежа.

Технические характеристики:
Бетон Б20 - Расчетное усилие на вырыв N (kH) - 13,8
без трещин - Расчетное усилие на срез Q (kH) - 17,0
Полнотелый - Расчетное усилие на вырыв N (kH) - 5,0
Кирпич М150 - Расчетное усилие на срез Q (kH) - 6,7

Анкер забивной стальной представляет собой стальную втулку с внутренней резьбой с одной
стороны и разрезкой на четыре опорных сегмента с другой. В этом разрезанном на сегменты конце внутри втулки –
корпуса расположен клинообразный элемент, обеспечивающий распор. Все сегменты имеют снаружи рельефную
нарезку в перекрестных направлениях. Эта нарезка обеспечивает их устойчивое зацепление за материал стен.
Характеристики:
Забивной анкер лучше всего использовать для бетонных стен и стен из прочного натурального камня. Возможно
применение в стенах из полнотелого кирпича. Защитное анодирование предохраняет от появления коррозии.
Крепеж осуществляется ввинчиванием болта соответствующего диаметра и длины в отверстие втулки с резьбой.
Этот ввинчиваемый болт и будет удерживать навешиваемый объект.
Монтаж:
В строительной конструкции сверлится отверстие номинального диаметра и глубины. Глубина должна быть точной.
Анкер забивной стальной погружается в подготовленное отверстие до упора и осторожными ударами молотка
забивается внутрь, при этом клинообразный распорный элемент распирает сегменты крепежа.

Технические характеристики:
Бетон Б20 - Расчетное усилие на вырыв N (kH) - 17,6
без трещин - Расчетное усилие на срез Q (kH) - 21,1
Полнотелый - Расчетное усилие на вырыв N (kH) - 7,0
Кирпич М150 - Расчетное усилие на срез Q (kH) - 8,4

Анкер забивной стальной представляет собой стальную втулку с внутренней резьбой с одной
стороны и разрезкой на четыре опорных сегмента с другой. В этом разрезанном на сегменты конце внутри втулки –
корпуса расположен клинообразный элемент, обеспечивающий распор. Все сегменты имеют снаружи рельефную
нарезку в перекрестных направлениях. Эта нарезка обеспечивает их устойчивое зацепление за материал стен.
Характеристики:
Забивной анкер лучше всего использовать для бетонных стен и стен из прочного натурального камня. Возможно
применение в стенах из полнотелого кирпича. Защитное анодирование предохраняет от появления коррозии.
Крепеж осуществляется ввинчиванием болта соответствующего диаметра и длины в отверстие втулки с резьбой.
Этот ввинчиваемый болт и будет удерживать навешиваемый объект.
Монтаж:
В строительной конструкции сверлится отверстие номинального диаметра и глубины. Глубина должна быть точной.
Анкер забивной стальной погружается в подготовленное отверстие до упора и осторожными ударами молотка
забивается внутрь, при этом клинообразный распорный элемент распирает сегменты крепежа. Теперь можно
крепить любой объект с помощью болта по внутренней резьбе анкера

Технические характеристики:
Бетон Б20 - Расчетное усилие на вырыв N (kH) - 17,6
без трещин - Расчетное усилие на срез Q (kH) - 21,1
Полнотелый - Расчетное усилие на вырыв N (kH) - 7,0
Кирпич М150 - Расчетное усилие на срез Q (kH) - 8,4

Анкер забивной стальной представляет собой стальную втулку с внутренней резьбой с одной
стороны и разрезкой на четыре опорных сегмента с другой. В этом разрезанном на сегменты конце внутри втулки –
корпуса расположен клинообразный элемент, обеспечивающий распор. Все сегменты имеют снаружи рельефную
нарезку в перекрестных направлениях. Эта нарезка обеспечивает их устойчивое зацепление за материал стен.
Характеристики:
Забивной анкер лучше всего использовать для бетонных стен и стен из прочного натурального камня. Возможно
применение в стенах из полнотелого кирпича. Защитное анодирование предохраняет от появления коррозии.
Крепеж осуществляется ввинчиванием болта соответствующего диаметра и длины в отверстие втулки с резьбой.
Этот ввинчиваемый болт и будет удерживать навешиваемый объект.
Монтаж:
В строительной конструкции сверлится отверстие номинального диаметра и глубины. Глубина должна быть точной.
Анкер забивной стальной погружается в подготовленное отверстие до упора и осторожными ударами молотка
забивается внутрь, при этом клинообразный распорный элемент распирает сегменты крепежа. Теперь можно
крепить любой объект с помощью болта по внутренней резьбе анкера

Технические характеристики:
Бетон Б20 - Расчетное усилие на вырыв N (kH) - 24,0
без трещин - Расчетное усилие на срез Q (kH) - 33,6
Полнотелый - Расчетное усилие на вырыв N (kH) - 9,6
Кирпич М150 - Расчетное усилие на срез Q (kH) - 13,4

Анкер забивной стальной представляет собой стальную втулку с внутренней резьбой с одной
стороны и разрезкой на четыре опорных сегмента с другой. В этом разрезанном на сегменты конце внутри втулки –
корпуса расположен клинообразный элемент, обеспечивающий распор. Все сегменты имеют снаружи рельефную
нарезку в перекрестных направлениях. Эта нарезка обеспечивает их устойчивое зацепление за материал стен.
Характеристики:
Забивной анкер лучше всего использовать для бетонных стен и стен из прочного натурального камня. Возможно
применение в стенах из полнотелого кирпича. Защитное анодирование предохраняет от появления коррозии.
Крепеж осуществляется ввинчиванием болта соответствующего диаметра и длины в отверстие втулки с резьбой.
Этот ввинчиваемый болт и будет удерживать навешиваемый объект.
Монтаж:
В строительной конструкции сверлится отверстие номинального диаметра и глубины. Глубина должна быть точной.
Анкер забивной стальной погружается в подготовленное отверстие до упора и осторожными ударами молотка
забивается внутрь, при этом клинообразный распорный элемент распирает сегменты крепежа.

Технические характеристики:
Бетон Б20 - Расчетное усилие на вырыв N (kH) - 24,0
без трещин - Расчетное усилие на срез Q (kH) - 33,6
Полнотелый - Расчетное усилие на вырыв N (kH) - 9,6
Кирпич М150 - Расчетное усилие на срез Q (kH) - 13,4

Анкер забивной стальной представляет собой стальную втулку с внутренней резьбой с одной
стороны и разрезкой на четыре опорных сегмента с другой. В этом разрезанном на сегменты конце внутри втулки –
корпуса расположен клинообразный элемент, обеспечивающий распор. Все сегменты имеют снаружи рельефную
нарезку в перекрестных направлениях. Эта нарезка обеспечивает их устойчивое зацепление за материал стен.
Характеристики:
Забивной анкер лучше всего использовать для бетонных стен и стен из прочного натурального камня. Возможно
применение в стенах из полнотелого кирпича. Защитное анодирование предохраняет от появления коррозии.
Крепеж осуществляется ввинчиванием болта соответствующего диаметра и длины в отверстие втулки с резьбой.
Этот ввинчиваемый болт и будет удерживать навешиваемый объект.
Монтаж:
В строительной конструкции сверлится отверстие номинального диаметра и глубины. Глубина должна быть точной.
Анкер забивной стальной погружается в подготовленное отверстие до упора и осторожными ударами молотка
забивается внутрь, при этом клинообразный распорный элемент распирает сегменты крепежа.

Размер резьбы М6
Диаметр анкера 8 мм
Длина анкера 24 мм
Диаметр отверстия 8 мм
Нагрузка на вырыв 0.8 кН
Нагрузка на срез в бетоне 0.8 кН

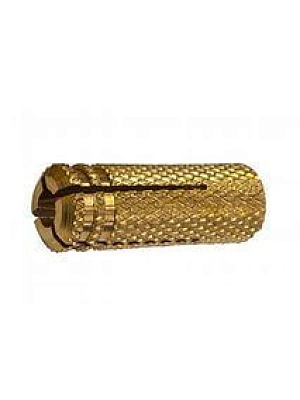

Анкер латунный цанга представляет собой простейшую и надежную конструкцию. Это небольшая
втулка из латуни, покрытая нарезкой для лучшего сцепления со стеной. Та часть, которая расположена в глубине
отверстия, имеет деление на четыре сегмента. Эти сегменты предназначены для обеспечения надежного распора и
крепления в теле стены.
Характеристики:
Латунные анкера предназначены для установки в стенах из прочных и твердых материалов. Крепление
осуществляется винтом, который в комплект крепежа не входит. Ассортимент выпускаемых анкеров
предусматривает использование винтов от М6 до М16. Втулка анкера имеет цанговое устройство, латунный анкер
цанга при закручивании винта раздвигает свои сегменты на конце. Мягкая латунь деформируется, заполняя
неровности отверстия под крепление, и обеспечивает плотный и надежный крепеж.
Монтаж:
Порядок монтажа анкера латунного обыкновенный – сверление отверстия и его очистка от мусора. В отверстие
погружается анкер с наживленным винтом. В определенном для монтажа месте выполняется осторожная затяжка
винта, пока латунный анкер не зафиксируется в отверстии. После этого винт можно извлечь и закрутить его
повторно, уже с прикрепленной нагрузкой.

Размер резьбы М8
Диаметр анкера 10 мм
Длина анкера 30 мм
Диаметр отверстия 10 мм
Нагрузка на вырыв 1.5 кН
Нагрузка на срез в бетоне 1.5 кН

Анкер латунный цанга представляет собой простейшую и надежную конструкцию. Это небольшая
втулка из латуни, покрытая нарезкой для лучшего сцепления со стеной. Та часть, которая расположена в глубине
отверстия, имеет деление на четыре сегмента. Эти сегменты предназначены для обеспечения надежного распора и
крепления в теле стены.
Характеристики:
Латунные анкера предназначены для установки в стенах из прочных и твердых материалов. Крепление
осуществляется винтом, который в комплект крепежа не входит. Ассортимент выпускаемых анкеров
предусматривает использование винтов от М6 до М16. Втулка анкера имеет цанговое устройство, латунный анкер
цанга при закручивании винта раздвигает свои сегменты на конце. Мягкая латунь деформируется, заполняя
неровности отверстия под крепление, и обеспечивает плотный и надежный крепеж.
Монтаж:
Порядок монтажа анкера латунного обыкновенный – сверление отверстия и его очистка от мусора. В отверстие
погружается анкер с наживленным винтом. В определенном для монтажа месте выполняется осторожная затяжка
винта, пока латунный анкер не зафиксируется в отверстии. После этого винт можно извлечь и закрутить его
повторно, уже с прикрепленной нагрузкой.

Размер резьбы М10
Диаметр анкера 12 мм
Длина анкера 34 мм
Диаметр отверстия 12 мм
Нагрузка на вырыв 2.1 кН
Нагрузка на срез в бетоне 2.1 кН

Анкер латунный цанга представляет собой простейшую и надежную конструкцию. Это небольшая
втулка из латуни, покрытая нарезкой для лучшего сцепления со стеной. Та часть, которая расположена в глубине
отверстия, имеет деление на четыре сегмента. Эти сегменты предназначены для обеспечения надежного распора и
крепления в теле стены.
Характеристики:
Латунные анкера предназначены для установки в стенах из прочных и твердых материалов. Крепление
осуществляется винтом, который в комплект крепежа не входит. Ассортимент выпускаемых анкеров
предусматривает использование винтов от М6 до М16. Втулка анкера имеет цанговое устройство, латунный анкер
цанга при закручивании винта раздвигает свои сегменты на конце. Мягкая латунь деформируется, заполняя
неровности отверстия под крепление, и обеспечивает плотный и надежный крепеж.
Монтаж:
Порядок монтажа анкера латунного обыкновенный – сверление отверстия и его очистка от мусора. В отверстие
погружается анкер с наживленным винтом. В определенном для монтажа месте выполняется осторожная затяжка
винта, пока латунный анкер не зафиксируется в отверстии. После этого винт можно извлечь и закрутить его
повторно, уже с прикрепленной нагрузкой.

Размер резьбы М10
Диаметр анкера 12 мм
Длина анкера 34 мм
Диаметр отверстия 12 мм
Нагрузка на вырыв 2.1 кН
Нагрузка на срез в бетоне 2.1 кН

Анкер латунный цанга представляет собой простейшую и надежную конструкцию. Это небольшая
втулка из латуни, покрытая нарезкой для лучшего сцепления со стеной. Та часть, которая расположена в глубине
отверстия, имеет деление на четыре сегмента. Эти сегменты предназначены для обеспечения надежного распора и
крепления в теле стены.
Характеристики:
Латунные анкера предназначены для установки в стенах из прочных и твердых материалов. Крепление
осуществляется винтом, который в комплект крепежа не входит. Ассортимент выпускаемых анкеров
предусматривает использование винтов от М6 до М16. Втулка анкера имеет цанговое устройство, латунный анкер
цанга при закручивании винта раздвигает свои сегменты на конце. Мягкая латунь деформируется, заполняя
неровности отверстия под крепление, и обеспечивает плотный и надежный крепеж.
Монтаж:
Порядок монтажа анкера латунного обыкновенный – сверление отверстия и его очистка от мусора. В отверстие
погружается анкер с наживленным винтом. В определенном для монтажа месте выполняется осторожная затяжка
винта, пока латунный анкер не зафиксируется в отверстии. После этого винт можно извлечь и закрутить его
повторно, уже с прикрепленной нагрузкой.

Размер резьбы М12
Диаметр анкера 16 мм
Длина анкера 40 мм
Диаметр отверстия 16 мм
Нагрузка на вырыв 3 кН
Нагрузка на срез в бетоне 3 кН

Анкер латунный цанга представляет собой простейшую и надежную конструкцию. Это небольшая
втулка из латуни, покрытая нарезкой для лучшего сцепления со стеной. Та часть, которая расположена в глубине
отверстия, имеет деление на четыре сегмента. Эти сегменты предназначены для обеспечения надежного распора и
крепления в теле стены.
Характеристики:
Латунные анкера предназначены для установки в стенах из прочных и твердых материалов. Крепление
осуществляется винтом, который в комплект крепежа не входит. Ассортимент выпускаемых анкеров
предусматривает использование винтов от М6 до М16. Втулка анкера имеет цанговое устройство, латунный анкер
цанга при закручивании винта раздвигает свои сегменты на конце. Мягкая латунь деформируется, заполняя
неровности отверстия под крепление, и обеспечивает плотный и надежный крепеж.
Монтаж:
Порядок монтажа анкера латунного обыкновенный – сверление отверстия и его очистка от мусора. В отверстие
погружается анкер с наживленным винтом. В определенном для монтажа месте выполняется осторожная затяжка
винта, пока латунный анкер не зафиксируется в отверстии. После этого винт можно извлечь и закрутить его
повторно, уже с прикрепленной нагрузкой.
