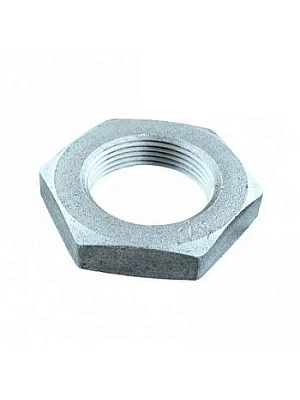

Гайка НИЗКАЯ шестигр. оцинкованная ГОСТ 5916-70/DIN 936

d - номинальный диаметр резьбы, мм - М6
P - шаг резьбы, мм - 1
da - внутренний диаметр, мм, не менее 6,0; не более 6,75
m - высота гайки, мм - 3,2
e - диаметр описанной окружности, не менее, мм - 10,9
dw - наружный диаметр, не менее, мм - 9
S - размер под ключ, мм - 10
N - вес 1000 шт. стальных гаек с крупным шагом резьбы, кг - 1,254

Низкая гайка получила такое название из-за того, что ее высота имеет уменьшенный размер по сравнению со стандартными размерами. Крепежные детали производят с левой и правой резьбой с крупным и мелким шагом. Отечественными аналогами метизов по DIN 936 являются гайки ГОСТ 5916. На крепеж с крупным размером шага резьбы распространяются требования международных стандартов ISO 4035 и ISO 4036, а на изделия с мелким шагом резьбы – стандарта ISO 8675. Обозначение классов прочности у изделий из углеродистой стали отличается от общепринятого и включает в свой состав всего две характеристики механических свойств. Размеры «под ключ» такие же, как и у стандартных аналогов. Изделия применяют для разъемных соединений при сборке станков, машин, узлов и агрегатов в машиностроении, а также в приборостроении и других отраслях народного хозяйства.
Низкими называют гайки, размеры высоты которых находятся в пределах от 0,5d до 0,8d (d – наружный диаметр внутренней метрической резьбы). Классы их прочности обозначают двумя цифрами. Всего таких классов два: 04 и 05. Вторая цифра в условном обозначении соответствует одной сотой номинального напряжения от пробной нагрузки в закаленной испытательной оправке. Первая – обозначает более низкую нагрузочную способность соединений с болтами, чем при накручивании стандартных, высотой 0,8d и более, на резьбу ответных деталей. Величины напряжений от пробной нагрузки для обоих классов имеют такие значения. Для класса 04: от 380 до 400 Н/мм2. Для класса прочности 05 – в пределах 500 Н/мм2. Значения твердости для класса 04: по Виккерсу – в пределах от 188 до 302 HV; по Роквеллу – не более 30 HRCЭ. Требования по твердости для класса прочности 05: по Виккерсу – от 272 до 500 HV; по Роквеллу - от 27,8 до 36 единиц HRCЭ. Низкие гайки класса 05 с размерами диаметров, превышающими 16 мм, подвергают закалке и отпуску.

d - номинальный диаметр резьбы, мм - М5
P - шаг резьбы, мм - 0,8
da - внутренний диаметр, мм, не менее 5,0; не более 5,75
m - высота гайки, мм - 2,7
e - диаметр описанной окружности, не менее, мм - 8,6
dw - наружный диаметр, не менее, мм - 7,2
S - размер под ключ, мм - 8
N - вес 1000 шт. стальных гаек с крупным шагом резьбы, кг - 0,656

Низкая гайка получила такое название из-за того, что ее высота имеет уменьшенный размер по сравнению со стандартными размерами. Крепежные детали производят с левой и правой резьбой с крупным и мелким шагом. Отечественными аналогами метизов по DIN 936 являются гайки ГОСТ 5916. На крепеж с крупным размером шага резьбы распространяются требования международных стандартов ISO 4035 и ISO 4036, а на изделия с мелким шагом резьбы – стандарта ISO 8675. Обозначение классов прочности у изделий из углеродистой стали отличается от общепринятого и включает в свой состав всего две характеристики механических свойств. Размеры «под ключ» такие же, как и у стандартных аналогов. Изделия применяют для разъемных соединений при сборке станков, машин, узлов и агрегатов в машиностроении, а также в приборостроении и других отраслях народного хозяйства.
Низкими называют гайки, размеры высоты которых находятся в пределах от 0,5d до 0,8d (d – наружный диаметр внутренней метрической резьбы). Классы их прочности обозначают двумя цифрами. Всего таких классов два: 04 и 05. Вторая цифра в условном обозначении соответствует одной сотой номинального напряжения от пробной нагрузки в закаленной испытательной оправке. Первая – обозначает более низкую нагрузочную способность соединений с болтами, чем при накручивании стандартных, высотой 0,8d и более, на резьбу ответных деталей. Величины напряжений от пробной нагрузки для обоих классов имеют такие значения. Для класса 04: от 380 до 400 Н/мм2. Для класса прочности 05 – в пределах 500 Н/мм2. Значения твердости для класса 04: по Виккерсу – в пределах от 188 до 302 HV; по Роквеллу – не более 30 HRCЭ. Требования по твердости для класса прочности 05: по Виккерсу – от 272 до 500 HV; по Роквеллу - от 27,8 до 36 единиц HRCЭ. Низкие гайки класса 05 с размерами диаметров, превышающими 16 мм, подвергают закалке и отпуску.

d - номинальный диаметр резьбы, мм - М6
P - шаг резьбы, мм - 1
da - внутренний диаметр, мм, не менее 6,0; не более 6,75
m - высота гайки, мм - 3,2
e - диаметр описанной окружности, не менее, мм - 10,9
dw - наружный диаметр, не менее, мм - 9
S - размер под ключ, мм - 10
N - вес 1000 шт. стальных гаек с крупным шагом резьбы, кг - 1,254

Низкая гайка получила такое название из-за того, что ее высота имеет уменьшенный размер по сравнению со стандартными размерами. Крепежные детали производят с левой и правой резьбой с крупным и мелким шагом. Отечественными аналогами метизов по DIN 936 являются гайки ГОСТ 5916. На крепеж с крупным размером шага резьбы распространяются требования международных стандартов ISO 4035 и ISO 4036, а на изделия с мелким шагом резьбы – стандарта ISO 8675. Обозначение классов прочности у изделий из углеродистой стали отличается от общепринятого и включает в свой состав всего две характеристики механических свойств. Размеры «под ключ» такие же, как и у стандартных аналогов. Изделия применяют для разъемных соединений при сборке станков, машин, узлов и агрегатов в машиностроении, а также в приборостроении и других отраслях народного хозяйства.
Низкими называют гайки, размеры высоты которых находятся в пределах от 0,5d до 0,8d (d – наружный диаметр внутренней метрической резьбы). Классы их прочности обозначают двумя цифрами. Всего таких классов два: 04 и 05. Вторая цифра в условном обозначении соответствует одной сотой номинального напряжения от пробной нагрузки в закаленной испытательной оправке. Первая – обозначает более низкую нагрузочную способность соединений с болтами, чем при накручивании стандартных, высотой 0,8d и более, на резьбу ответных деталей. Величины напряжений от пробной нагрузки для обоих классов имеют такие значения. Для класса 04: от 380 до 400 Н/мм2. Для класса прочности 05 – в пределах 500 Н/мм2. Значения твердости для класса 04: по Виккерсу – в пределах от 188 до 302 HV; по Роквеллу – не более 30 HRCЭ. Требования по твердости для класса прочности 05: по Виккерсу – от 272 до 500 HV; по Роквеллу - от 27,8 до 36 единиц HRCЭ. Низкие гайки класса 05 с размерами диаметров, превышающими 16 мм, подвергают закалке и отпуску.

d - номинальный диаметр резьбы, мм - М8
P - шаг резьбы, мм - 1,25
da - внутренний диаметр, мм, не менее 8,0; не более 8,75
m - высота гайки, мм - 4,0
e - диаметр описанной окружности, не менее, мм - 14,2
dw - наружный диаметр, не менее, мм - 11,7
S - размер под ключ, мм - 13
N - вес 1000 шт. стальных гаек с крупным шагом резьбы, кг - 2,667

Низкая гайка получила такое название из-за того, что ее высота имеет уменьшенный размер по сравнению со стандартными размерами. Крепежные детали производят с левой и правой резьбой с крупным и мелким шагом. Отечественными аналогами метизов по DIN 936 являются гайки ГОСТ 5916. На крепеж с крупным размером шага резьбы распространяются требования международных стандартов ISO 4035 и ISO 4036, а на изделия с мелким шагом резьбы – стандарта ISO 8675. Обозначение классов прочности у изделий из углеродистой стали отличается от общепринятого и включает в свой состав всего две характеристики механических свойств. Размеры «под ключ» такие же, как и у стандартных аналогов. Изделия применяют для разъемных соединений при сборке станков, машин, узлов и агрегатов в машиностроении, а также в приборостроении и других отраслях народного хозяйства.
Низкими называют гайки, размеры высоты которых находятся в пределах от 0,5d до 0,8d (d – наружный диаметр внутренней метрической резьбы). Классы их прочности обозначают двумя цифрами. Всего таких классов два: 04 и 05. Вторая цифра в условном обозначении соответствует одной сотой номинального напряжения от пробной нагрузки в закаленной испытательной оправке. Первая – обозначает более низкую нагрузочную способность соединений с болтами, чем при накручивании стандартных, высотой 0,8d и более, на резьбу ответных деталей. Величины напряжений от пробной нагрузки для обоих классов имеют такие значения. Для класса 04: от 380 до 400 Н/мм2. Для класса прочности 05 – в пределах 500 Н/мм2. Значения твердости для класса 04: по Виккерсу – в пределах от 188 до 302 HV; по Роквеллу – не более 30 HRCЭ. Требования по твердости для класса прочности 05: по Виккерсу – от 272 до 500 HV; по Роквеллу - от 27,8 до 36 единиц HRCЭ. Низкие гайки класса 05 с размерами диаметров, превышающими 16 мм, подвергают закалке и отпуску.

d - номинальный диаметр резьбы, мм - М10
P - шаг резьбы, мм - 1,5
da - внутренний диаметр, мм, не менее 10; не более 10,8
m - высота гайки, мм - 5,0
e - диаметр описанной окружности, не менее, мм - 17,6
dw - наружный диаметр, не менее, мм - 14,6
S - размер под ключ, мм - 16
N - вес 1000 шт. стальных гаек с крупным шагом резьбы, кг - 5,020

Низкая гайка получила такое название из-за того, что ее высота имеет уменьшенный размер по сравнению со стандартными размерами. Крепежные детали производят с левой и правой резьбой с крупным и мелким шагом. Отечественными аналогами метизов по DIN 936 являются гайки ГОСТ 5916. На крепеж с крупным размером шага резьбы распространяются требования международных стандартов ISO 4035 и ISO 4036, а на изделия с мелким шагом резьбы – стандарта ISO 8675. Обозначение классов прочности у изделий из углеродистой стали отличается от общепринятого и включает в свой состав всего две характеристики механических свойств. Размеры «под ключ» такие же, как и у стандартных аналогов. Изделия применяют для разъемных соединений при сборке станков, машин, узлов и агрегатов в машиностроении, а также в приборостроении и других отраслях народного хозяйства.
Низкими называют гайки, размеры высоты которых находятся в пределах от 0,5d до 0,8d (d – наружный диаметр внутренней метрической резьбы). Классы их прочности обозначают двумя цифрами. Всего таких классов два: 04 и 05. Вторая цифра в условном обозначении соответствует одной сотой номинального напряжения от пробной нагрузки в закаленной испытательной оправке. Первая – обозначает более низкую нагрузочную способность соединений с болтами, чем при накручивании стандартных, высотой 0,8d и более, на резьбу ответных деталей. Величины напряжений от пробной нагрузки для обоих классов имеют такие значения. Для класса 04: от 380 до 400 Н/мм2. Для класса прочности 05 – в пределах 500 Н/мм2. Значения твердости для класса 04: по Виккерсу – в пределах от 188 до 302 HV; по Роквеллу – не более 30 HRCЭ. Требования по твердости для класса прочности 05: по Виккерсу – от 272 до 500 HV; по Роквеллу - от 27,8 до 36 единиц HRCЭ. Низкие гайки класса 05 с размерами диаметров, превышающими 16 мм, подвергают закалке и отпуску.

d - номинальный диаметр резьбы, мм - М14
P - шаг резьбы, мм - 2
da - внутренний диаметр, мм, не менее 14; не более 15,1
m - высота гайки, мм - 7,0
e - диаметр описанной окружности, не менее, мм - 22,8
dw - наружный диаметр, не менее, мм - 19,2
S - размер под ключ, мм - 21
N - вес 1000 шт. стальных гаек с крупным шагом резьбы, кг - 11,67

Низкая гайка получила такое название из-за того, что ее высота имеет уменьшенный размер по сравнению со стандартными размерами. Крепежные детали производят с левой и правой резьбой с крупным и мелким шагом. Отечественными аналогами метизов по DIN 936 являются гайки ГОСТ 5916. На крепеж с крупным размером шага резьбы распространяются требования международных стандартов ISO 4035 и ISO 4036, а на изделия с мелким шагом резьбы – стандарта ISO 8675. Обозначение классов прочности у изделий из углеродистой стали отличается от общепринятого и включает в свой состав всего две характеристики механических свойств. Размеры «под ключ» такие же, как и у стандартных аналогов. Изделия применяют для разъемных соединений при сборке станков, машин, узлов и агрегатов в машиностроении, а также в приборостроении и других отраслях народного хозяйства.
Низкими называют гайки, размеры высоты которых находятся в пределах от 0,5d до 0,8d (d – наружный диаметр внутренней метрической резьбы). Классы их прочности обозначают двумя цифрами. Всего таких классов два: 04 и 05. Вторая цифра в условном обозначении соответствует одной сотой номинального напряжения от пробной нагрузки в закаленной испытательной оправке. Первая – обозначает более низкую нагрузочную способность соединений с болтами, чем при накручивании стандартных, высотой 0,8d и более, на резьбу ответных деталей. Величины напряжений от пробной нагрузки для обоих классов имеют такие значения. Для класса 04: от 380 до 400 Н/мм2. Для класса прочности 05 – в пределах 500 Н/мм2. Значения твердости для класса 04: по Виккерсу – в пределах от 188 до 302 HV; по Роквеллу – не более 30 HRCЭ. Требования по твердости для класса прочности 05: по Виккерсу – от 272 до 500 HV; по Роквеллу - от 27,8 до 36 единиц HRCЭ. Низкие гайки класса 05 с размерами диаметров, превышающими 16 мм, подвергают закалке и отпуску.

d - номинальный диаметр резьбы, мм - М16
P - шаг резьбы, мм - 2
da - внутренний диаметр, мм, не менее 16; не более 17,3
m - высота гайки, мм - 8,0
e - диаметр описанной окружности, не менее, мм - 26,2
dw - наружный диаметр, не менее, мм - 22,0
S - размер под ключ, мм - 24
N - вес 1000 шт. стальных гаек с крупным шагом резьбы, кг - 17,68

Низкая гайка получила такое название из-за того, что ее высота имеет уменьшенный размер по сравнению со стандартными размерами. Крепежные детали производят с левой и правой резьбой с крупным и мелким шагом. Отечественными аналогами метизов по DIN 936 являются гайки ГОСТ 5916. На крепеж с крупным размером шага резьбы распространяются требования международных стандартов ISO 4035 и ISO 4036, а на изделия с мелким шагом резьбы – стандарта ISO 8675. Обозначение классов прочности у изделий из углеродистой стали отличается от общепринятого и включает в свой состав всего две характеристики механических свойств. Размеры «под ключ» такие же, как и у стандартных аналогов. Изделия применяют для разъемных соединений при сборке станков, машин, узлов и агрегатов в машиностроении, а также в приборостроении и других отраслях народного хозяйства.
Низкими называют гайки, размеры высоты которых находятся в пределах от 0,5d до 0,8d (d – наружный диаметр внутренней метрической резьбы). Классы их прочности обозначают двумя цифрами. Всего таких классов два: 04 и 05. Вторая цифра в условном обозначении соответствует одной сотой номинального напряжения от пробной нагрузки в закаленной испытательной оправке. Первая – обозначает более низкую нагрузочную способность соединений с болтами, чем при накручивании стандартных, высотой 0,8d и более, на резьбу ответных деталей. Величины напряжений от пробной нагрузки для обоих классов имеют такие значения. Для класса 04: от 380 до 400 Н/мм2. Для класса прочности 05 – в пределах 500 Н/мм2. Значения твердости для класса 04: по Виккерсу – в пределах от 188 до 302 HV; по Роквеллу – не более 30 HRCЭ. Требования по твердости для класса прочности 05: по Виккерсу – от 272 до 500 HV; по Роквеллу - от 27,8 до 36 единиц HRCЭ. Низкие гайки класса 05 с размерами диаметров, превышающими 16 мм, подвергают закалке и отпуску.

d - номинальный диаметр резьбы, мм - М18
P - шаг резьбы, мм - 2,5
da - внутренний диаметр, мм, не менее 18; не более 19,4
m - высота гайки, мм - 9,0
e - диаметр описанной окружности, не менее, мм - 29,6
dw - наружный диаметр, не менее, мм - 24,8
S - размер под ключ, мм - 27
N - вес 1000 шт. стальных гаек с крупным шагом резьбы, кг - 24,80

Низкая гайка получила такое название из-за того, что ее высота имеет уменьшенный размер по сравнению со стандартными размерами. Крепежные детали производят с левой и правой резьбой с крупным и мелким шагом. Отечественными аналогами метизов по DIN 936 являются гайки ГОСТ 5916. На крепеж с крупным размером шага резьбы распространяются требования международных стандартов ISO 4035 и ISO 4036, а на изделия с мелким шагом резьбы – стандарта ISO 8675. Обозначение классов прочности у изделий из углеродистой стали отличается от общепринятого и включает в свой состав всего две характеристики механических свойств. Размеры «под ключ» такие же, как и у стандартных аналогов. Изделия применяют для разъемных соединений при сборке станков, машин, узлов и агрегатов в машиностроении, а также в приборостроении и других отраслях народного хозяйства.
Низкими называют гайки, размеры высоты которых находятся в пределах от 0,5d до 0,8d (d – наружный диаметр внутренней метрической резьбы). Классы их прочности обозначают двумя цифрами. Всего таких классов два: 04 и 05. Вторая цифра в условном обозначении соответствует одной сотой номинального напряжения от пробной нагрузки в закаленной испытательной оправке. Первая – обозначает более низкую нагрузочную способность соединений с болтами, чем при накручивании стандартных, высотой 0,8d и более, на резьбу ответных деталей. Величины напряжений от пробной нагрузки для обоих классов имеют такие значения. Для класса 04: от 380 до 400 Н/мм2. Для класса прочности 05 – в пределах 500 Н/мм2. Значения твердости для класса 04: по Виккерсу – в пределах от 188 до 302 HV; по Роквеллу – не более 30 HRCЭ. Требования по твердости для класса прочности 05: по Виккерсу – от 272 до 500 HV; по Роквеллу - от 27,8 до 36 единиц HRCЭ. Низкие гайки класса 05 с размерами диаметров, превышающими 16 мм, подвергают закалке и отпуску.

d - номинальный диаметр резьбы, мм - М20
P - шаг резьбы, мм - 2,5
da - внутренний диаметр, мм, не менее 20; не более 21,6
m - высота гайки, мм - 10,0
e - диаметр описанной окружности, не менее, мм - 33,0
dw - наружный диаметр, не менее, мм - 27,7
S - размер под ключ, мм - 30
N - вес 1000 шт. стальных гаек с крупным шагом резьбы, кг - 34

Низкая гайка получила такое название из-за того, что ее высота имеет уменьшенный размер по сравнению со стандартными размерами. Крепежные детали производят с левой и правой резьбой с крупным и мелким шагом. Отечественными аналогами метизов по DIN 936 являются гайки ГОСТ 5916. На крепеж с крупным размером шага резьбы распространяются требования международных стандартов ISO 4035 и ISO 4036, а на изделия с мелким шагом резьбы – стандарта ISO 8675. Обозначение классов прочности у изделий из углеродистой стали отличается от общепринятого и включает в свой состав всего две характеристики механических свойств. Размеры «под ключ» такие же, как и у стандартных аналогов. Изделия применяют для разъемных соединений при сборке станков, машин, узлов и агрегатов в машиностроении, а также в приборостроении и других отраслях народного хозяйства.
Низкими называют гайки, размеры высоты которых находятся в пределах от 0,5d до 0,8d (d – наружный диаметр внутренней метрической резьбы). Классы их прочности обозначают двумя цифрами. Всего таких классов два: 04 и 05. Вторая цифра в условном обозначении соответствует одной сотой номинального напряжения от пробной нагрузки в закаленной испытательной оправке. Первая – обозначает более низкую нагрузочную способность соединений с болтами, чем при накручивании стандартных, высотой 0,8d и более, на резьбу ответных деталей. Величины напряжений от пробной нагрузки для обоих классов имеют такие значения. Для класса 04: от 380 до 400 Н/мм2. Для класса прочности 05 – в пределах 500 Н/мм2. Значения твердости для класса 04: по Виккерсу – в пределах от 188 до 302 HV; по Роквеллу – не более 30 HRCЭ. Требования по твердости для класса прочности 05: по Виккерсу – от 272 до 500 HV; по Роквеллу - от 27,8 до 36 единиц HRCЭ. Низкие гайки класса 05 с размерами диаметров, превышающими 16 мм, подвергают закалке и отпуску.

d - номинальный диаметр резьбы, мм - М22
P - шаг резьбы, мм - 2,5
da - внутренний диаметр, мм, не менее 22; не более 23,8
m - высота гайки, мм - 11,0
e - диаметр описанной окружности, не менее, мм - 37,3
dw - наружный диаметр, не менее, мм - 31,4
S - размер под ключ, мм - 34
N - вес 1000 шт. стальных гаек с крупным шагом резьбы, кг - 50,01

Низкая гайка получила такое название из-за того, что ее высота имеет уменьшенный размер по сравнению со стандартными размерами. Крепежные детали производят с левой и правой резьбой с крупным и мелким шагом. Отечественными аналогами метизов по DIN 936 являются гайки ГОСТ 5916. На крепеж с крупным размером шага резьбы распространяются требования международных стандартов ISO 4035 и ISO 4036, а на изделия с мелким шагом резьбы – стандарта ISO 8675. Обозначение классов прочности у изделий из углеродистой стали отличается от общепринятого и включает в свой состав всего две характеристики механических свойств. Размеры «под ключ» такие же, как и у стандартных аналогов. Изделия применяют для разъемных соединений при сборке станков, машин, узлов и агрегатов в машиностроении, а также в приборостроении и других отраслях народного хозяйства.
Низкими называют гайки, размеры высоты которых находятся в пределах от 0,5d до 0,8d (d – наружный диаметр внутренней метрической резьбы). Классы их прочности обозначают двумя цифрами. Всего таких классов два: 04 и 05. Вторая цифра в условном обозначении соответствует одной сотой номинального напряжения от пробной нагрузки в закаленной испытательной оправке. Первая – обозначает более низкую нагрузочную способность соединений с болтами, чем при накручивании стандартных, высотой 0,8d и более, на резьбу ответных деталей. Величины напряжений от пробной нагрузки для обоих классов имеют такие значения. Для класса 04: от 380 до 400 Н/мм2. Для класса прочности 05 – в пределах 500 Н/мм2. Значения твердости для класса 04: по Виккерсу – в пределах от 188 до 302 HV; по Роквеллу – не более 30 HRCЭ. Требования по твердости для класса прочности 05: по Виккерсу – от 272 до 500 HV; по Роквеллу - от 27,8 до 36 единиц HRCЭ. Низкие гайки класса 05 с размерами диаметров, превышающими 16 мм, подвергают закалке и отпуску.

d - номинальный диаметр резьбы, мм - М27
P - шаг резьбы, мм - 3
da - внутренний диаметр, мм, не менее 27; не более 29,2
m - высота гайки, мм - 13,5
e - диаметр описанной окружности, не менее, мм - 45,2
dw - наружный диаметр, не менее, мм - 38,0
S - размер под ключ, мм - 41
N - вес 1000 шт. стальных гаек с крупным шагом резьбы, кг - 80

Низкая гайка получила такое название из-за того, что ее высота имеет уменьшенный размер по сравнению со стандартными размерами. Крепежные детали производят с левой и правой резьбой с крупным и мелким шагом. Отечественными аналогами метизов по DIN 936 являются гайки ГОСТ 5916. На крепеж с крупным размером шага резьбы распространяются требования международных стандартов ISO 4035 и ISO 4036, а на изделия с мелким шагом резьбы – стандарта ISO 8675. Обозначение классов прочности у изделий из углеродистой стали отличается от общепринятого и включает в свой состав всего две характеристики механических свойств. Размеры «под ключ» такие же, как и у стандартных аналогов. Изделия применяют для разъемных соединений при сборке станков, машин, узлов и агрегатов в машиностроении, а также в приборостроении и других отраслях народного хозяйства.
Низкими называют гайки, размеры высоты которых находятся в пределах от 0,5d до 0,8d (d – наружный диаметр внутренней метрической резьбы). Классы их прочности обозначают двумя цифрами. Всего таких классов два: 04 и 05. Вторая цифра в условном обозначении соответствует одной сотой номинального напряжения от пробной нагрузки в закаленной испытательной оправке. Первая – обозначает более низкую нагрузочную способность соединений с болтами, чем при накручивании стандартных, высотой 0,8d и более, на резьбу ответных деталей. Величины напряжений от пробной нагрузки для обоих классов имеют такие значения. Для класса 04: от 380 до 400 Н/мм2. Для класса прочности 05 – в пределах 500 Н/мм2. Значения твердости для класса 04: по Виккерсу – в пределах от 188 до 302 HV; по Роквеллу – не более 30 HRCЭ. Требования по твердости для класса прочности 05: по Виккерсу – от 272 до 500 HV; по Роквеллу - от 27,8 до 36 единиц HRCЭ. Низкие гайки класса 05 с размерами диаметров, превышающими 16 мм, подвергают закалке и отпуску.

d - номинальный диаметр резьбы, мм - М30
P - шаг резьбы, мм - 3,5
da - внутренний диаметр, мм, не менее 30; не более 32,4
m - высота гайки, мм - 15,0
e - диаметр описанной окружности, не менее, мм - 50,9
dw - наружный диаметр, не менее, мм - 42,7
S - размер под ключ, мм - 46
N - вес 1000 шт. стальных гаек с крупным шагом резьбы, кг - 127,15

Низкая гайка получила такое название из-за того, что ее высота имеет уменьшенный размер по сравнению со стандартными размерами. Крепежные детали производят с левой и правой резьбой с крупным и мелким шагом. Отечественными аналогами метизов по DIN 936 являются гайки ГОСТ 5916. На крепеж с крупным размером шага резьбы распространяются требования международных стандартов ISO 4035 и ISO 4036, а на изделия с мелким шагом резьбы – стандарта ISO 8675. Обозначение классов прочности у изделий из углеродистой стали отличается от общепринятого и включает в свой состав всего две характеристики механических свойств. Размеры «под ключ» такие же, как и у стандартных аналогов. Изделия применяют для разъемных соединений при сборке станков, машин, узлов и агрегатов в машиностроении, а также в приборостроении и других отраслях народного хозяйства.
Низкими называют гайки, размеры высоты которых находятся в пределах от 0,5d до 0,8d (d – наружный диаметр внутренней метрической резьбы). Классы их прочности обозначают двумя цифрами. Всего таких классов два: 04 и 05. Вторая цифра в условном обозначении соответствует одной сотой номинального напряжения от пробной нагрузки в закаленной испытательной оправке. Первая – обозначает более низкую нагрузочную способность соединений с болтами, чем при накручивании стандартных, высотой 0,8d и более, на резьбу ответных деталей. Величины напряжений от пробной нагрузки для обоих классов имеют такие значения. Для класса 04: от 380 до 400 Н/мм2. Для класса прочности 05 – в пределах 500 Н/мм2. Значения твердости для класса 04: по Виккерсу – в пределах от 188 до 302 HV; по Роквеллу – не более 30 HRCЭ. Требования по твердости для класса прочности 05: по Виккерсу – от 272 до 500 HV; по Роквеллу - от 27,8 до 36 единиц HRCЭ. Низкие гайки класса 05 с размерами диаметров, превышающими 16 мм, подвергают закалке и отпуску.

d - номинальный диаметр резьбы, мм - М36
P - шаг резьбы, мм - 4
da - внутренний диаметр, мм, не менее 36; не более 38,9
m - высота гайки, мм - 18,0
e - диаметр описанной окружности, не менее, мм - 60,8
dw - наружный диаметр, не менее, мм - 51,1
S - размер под ключ, мм - 55
N - вес 1000 шт. стальных гаек с крупным шагом резьбы, кг - 216,99

Низкая гайка получила такое название из-за того, что ее высота имеет уменьшенный размер по сравнению со стандартными размерами. Крепежные детали производят с левой и правой резьбой с крупным и мелким шагом. Отечественными аналогами метизов по DIN 936 являются гайки ГОСТ 5916. На крепеж с крупным размером шага резьбы распространяются требования международных стандартов ISO 4035 и ISO 4036, а на изделия с мелким шагом резьбы – стандарта ISO 8675. Обозначение классов прочности у изделий из углеродистой стали отличается от общепринятого и включает в свой состав всего две характеристики механических свойств. Размеры «под ключ» такие же, как и у стандартных аналогов. Изделия применяют для разъемных соединений при сборке станков, машин, узлов и агрегатов в машиностроении, а также в приборостроении и других отраслях народного хозяйства.
Низкими называют гайки, размеры высоты которых находятся в пределах от 0,5d до 0,8d (d – наружный диаметр внутренней метрической резьбы). Классы их прочности обозначают двумя цифрами. Всего таких классов два: 04 и 05. Вторая цифра в условном обозначении соответствует одной сотой номинального напряжения от пробной нагрузки в закаленной испытательной оправке. Первая – обозначает более низкую нагрузочную способность соединений с болтами, чем при накручивании стандартных, высотой 0,8d и более, на резьбу ответных деталей. Величины напряжений от пробной нагрузки для обоих классов имеют такие значения. Для класса 04: от 380 до 400 Н/мм2. Для класса прочности 05 – в пределах 500 Н/мм2. Значения твердости для класса 04: по Виккерсу – в пределах от 188 до 302 HV; по Роквеллу – не более 30 HRCЭ. Требования по твердости для класса прочности 05: по Виккерсу – от 272 до 500 HV; по Роквеллу - от 27,8 до 36 единиц HRCЭ. Низкие гайки класса 05 с размерами диаметров, превышающими 16 мм, подвергают закалке и отпуску.

d - номинальный диаметр резьбы, мм - М42
P - шаг резьбы, мм - 4,5
da - внутренний диаметр, мм, не менее 42; не более 45,4
m - высота гайки, мм - 21,0
e - диаметр описанной окружности, не менее, мм - 71,3
dw - наружный диаметр, не менее, мм - 59,9
S - размер под ключ, мм - 65
N - вес 1000 шт. стальных гаек с крупным шагом резьбы, кг - 360,63

Низкая гайка получила такое название из-за того, что ее высота имеет уменьшенный размер по сравнению со стандартными размерами. Крепежные детали производят с левой и правой резьбой с крупным и мелким шагом. Отечественными аналогами метизов по DIN 936 являются гайки ГОСТ 5916. На крепеж с крупным размером шага резьбы распространяются требования международных стандартов ISO 4035 и ISO 4036, а на изделия с мелким шагом резьбы – стандарта ISO 8675. Обозначение классов прочности у изделий из углеродистой стали отличается от общепринятого и включает в свой состав всего две характеристики механических свойств. Размеры «под ключ» такие же, как и у стандартных аналогов. Изделия применяют для разъемных соединений при сборке станков, машин, узлов и агрегатов в машиностроении, а также в приборостроении и других отраслях народного хозяйства.
Низкими называют гайки, размеры высоты которых находятся в пределах от 0,5d до 0,8d (d – наружный диаметр внутренней метрической резьбы). Классы их прочности обозначают двумя цифрами. Всего таких классов два: 04 и 05. Вторая цифра в условном обозначении соответствует одной сотой номинального напряжения от пробной нагрузки в закаленной испытательной оправке. Первая – обозначает более низкую нагрузочную способность соединений с болтами, чем при накручивании стандартных, высотой 0,8d и более, на резьбу ответных деталей. Величины напряжений от пробной нагрузки для обоих классов имеют такие значения. Для класса 04: от 380 до 400 Н/мм2. Для класса прочности 05 – в пределах 500 Н/мм2. Значения твердости для класса 04: по Виккерсу – в пределах от 188 до 302 HV; по Роквеллу – не более 30 HRCЭ. Требования по твердости для класса прочности 05: по Виккерсу – от 272 до 500 HV; по Роквеллу - от 27,8 до 36 единиц HRCЭ. Низкие гайки класса 05 с размерами диаметров, превышающими 16 мм, подвергают закалке и отпуску.

d - номинальный диаметр резьбы, мм - М48
P - шаг резьбы, мм - 5
da - внутренний диаметр, мм, не менее 48; не более 51,8
m - высота гайки, мм - 24,0
e - диаметр описанной окружности, не менее, мм - 82,6
dw - наружный диаметр, не менее, мм - 69,4
S - размер под ключ, мм - 75
N - вес 1000 шт. стальных гаек с крупным шагом резьбы, кг - 558,12

Низкая гайка получила такое название из-за того, что ее высота имеет уменьшенный размер по сравнению со стандартными размерами. Крепежные детали производят с левой и правой резьбой с крупным и мелким шагом. Отечественными аналогами метизов по DIN 936 являются гайки ГОСТ 5916. На крепеж с крупным размером шага резьбы распространяются требования международных стандартов ISO 4035 и ISO 4036, а на изделия с мелким шагом резьбы – стандарта ISO 8675. Обозначение классов прочности у изделий из углеродистой стали отличается от общепринятого и включает в свой состав всего две характеристики механических свойств. Размеры «под ключ» такие же, как и у стандартных аналогов. Изделия применяют для разъемных соединений при сборке станков, машин, узлов и агрегатов в машиностроении, а также в приборостроении и других отраслях народного хозяйства.
Низкими называют гайки, размеры высоты которых находятся в пределах от 0,5d до 0,8d (d – наружный диаметр внутренней метрической резьбы). Классы их прочности обозначают двумя цифрами. Всего таких классов два: 04 и 05. Вторая цифра в условном обозначении соответствует одной сотой номинального напряжения от пробной нагрузки в закаленной испытательной оправке. Первая – обозначает более низкую нагрузочную способность соединений с болтами, чем при накручивании стандартных, высотой 0,8d и более, на резьбу ответных деталей. Величины напряжений от пробной нагрузки для обоих классов имеют такие значения. Для класса 04: от 380 до 400 Н/мм2. Для класса прочности 05 – в пределах 500 Н/мм2. Значения твердости для класса 04: по Виккерсу – в пределах от 188 до 302 HV; по Роквеллу – не более 30 HRCЭ. Требования по твердости для класса прочности 05: по Виккерсу – от 272 до 500 HV; по Роквеллу - от 27,8 до 36 единиц HRCЭ. Низкие гайки класса 05 с размерами диаметров, превышающими 16 мм, подвергают закалке и отпуску.
