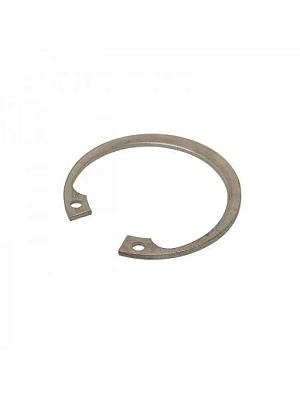

Кольца стопорные DIN 472 для валов внутренние

Таблица размеров внутренних стопорных колец DIN 472 для отверстий (нормальный тип) в мм
d1 s d3 а b d5 d2 m n d4
8 0.8 8.7 2.4 1.1 1 8.4 0.9 0.6 3
9 0.8 9.8 2.5 1.3 1 9.4 0.9 0.6 3.3
10 1 10.8 3.2 1.4 1.2 10.4 1.1 0.6 3.7
11 1 11.8 3.3 1.5 1.2 11.4 1.1 0.6 4.1
12 1 13 3.4 1.7 1.5 12.5 1.1 0.8 4.9
13 1 14.1 3.6 1.8 1.5 13.6 1.1 0.9 5.4
14 1 15.1 3.7 1.9 1.7 14.6 1.1 0.9 6.2
15 1 16.2 3.7 2 1.7 15.7 1.1 1.1 7.2
16 1 17.3 3.8 2 1.7 16.8 1.1 1.2 8
17 1 18.3 3.9 2.1 1.7 17.8 1.1 1.2 8.8
18 1 19.5 4.1 2.2 2 19 1.1 1.5 9.4
19 1 20.5 4.1 2.2 2 20 1.1 1.5 10.4
20 1 21.5 4.2 2.3 2 21 1.1 1.5 11.2
d1 s d3 а b d5 d2 m n d4
21 1 22.5 4.2 2.4 2 22 1.1 1.5 12.2
22 1 23.5 4.2 2.5 2 23 1.1 1.5 13.2
24 1.2 25.9 4.4 2.6 2 25.2 1.3 1.8 14.8
25 1.2 26.9 4.5 2.7 2 26.2 1.3 1.8 15.5
26 1.2 27.9 4.7 2.8 2 27.2 1.3 1.8 16.1
28 1.2 30.1 4.8 2.9 2 29.4 1.3 2.1 17.9
30 1.2 32.1 4.8 3 2 31.4 1.3 2.1 19.9
31 1.2 33.4 5.2 3.2 2.5 32.7 1.3 2.6 20
32 1.2 34.4 5.4 3.2 2.5 33.7 1.3 2.6 20.6
34 1.5 35.5 5.4 3.3 2.5 35.7 1.6 2.6 22.6
35 1.5 37.8 5.4 3.4 2.5 37 1.6 3 23.6
36 1.5 38.8 5.4 3.5 2.5 38 1.6 3 24.6
37 1.5 39.8 5.5 3.6 2.5 39 1.6 3 25.4
38 1.5 40.8 5.5 3.7 2.5 40 1.6 3 26.4
40 1.75 43.5 5.8 3.9 2.5 42.5 1.85 3.8 27.8
42 1.75 45.5 5.9 4.1 2.5 44.5 1.85 3.8 29.6
45 1.75 48.5 6.2 4.3 2.5 47.5 1.85 3.8 32
47 1.75 50.5 6.4 4.4 2.5 49.5 1.85 3.8 33.5
48 1.75 51.5 6.4 4.5 2.5 50.5 1.85 3.8 34.5
50 2 54.2 6.5 4.6 2.5 53 2.15 4.5 36.3
d1 s d3 а b d5 d2 m n d4
52 2 56.2 6.7 4.7 2.5 55 2.15 4.5 37.9
55 2 59.2 6.8 5 2.5 58 2.15 4.5 40.7
56 2 60.2 6.8 5.1 2.5 59 2.15 4.5 41.7
58 2 62.2 6.9 5.2 2.5 61 2.15 4.5 43.5
60 2 64.2 7.3 5.4 2.5 63 2.15 4.5 44.7

Обозначения:
d1 - диаметр отверстия
s - толщина кольца
d3 - наружный диаметр кольца
а - ширина ушка
b - макс. ширина кольца
d5 - диаметр отверстия
m - ширина канавки
n - высота кромки
d4 - диаметр окружности

Таблица размеров внутренних стопорных колец DIN 472 для отверстий (нормальный тип) в мм
d1 s d3 а b d5 d2 m n d4
8 0.8 8.7 2.4 1.1 1 8.4 0.9 0.6 3
9 0.8 9.8 2.5 1.3 1 9.4 0.9 0.6 3.3
10 1 10.8 3.2 1.4 1.2 10.4 1.1 0.6 3.7
11 1 11.8 3.3 1.5 1.2 11.4 1.1 0.6 4.1
12 1 13 3.4 1.7 1.5 12.5 1.1 0.8 4.9
13 1 14.1 3.6 1.8 1.5 13.6 1.1 0.9 5.4
