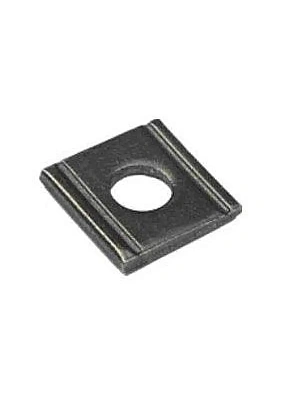

Шайба косая оцинкованная ГОСТ 10906-78 (DIN 434)

Для номинального диаметра резьбы М6
Внутренний диаметр шайбы d 6,6 мм
Размер сторон 16/16 мм
Высота h 5,8 мм
Наклон клина 8 %
Материал Оцинкованная сталь

Косая шайба применяется для выравнивания уклонов полок швеллеров 8% по DIN 434 и 10% по ГОСТ 10906-78. С этой целью изделие подкладывается под головки болтов или под гайки. Довольно часто можно встретить название «клиновая косая шайба». Изделие изготавливается из прокатной, полосовой или листовой стали, обладает двумя проточками.
Квадратная косая шайба изготовлена из оцинкованной стали и выпускается в классе точности С. Гальваническое цинковое покрытие продлевает срок службы изделия в условиях высокой влажности, переменных температур и в регионах с суровым климатом.

Внутренний номинальный (минимальный) диаметр - 9мм
Длина номинальная 22*22*3,8мм
Высота 2,9/1,6мм
Глубина 0,5мм

Косая шайба применяется для выравнивания уклонов полок швеллеров 8% по DIN 434 и 10% по ГОСТ 10906-78. С этой целью изделие подкладывается под головки болтов или под гайки. Довольно часто можно встретить название «клиновая косая шайба». Изделие изготавливается из прокатной, полосовой или листовой стали, обладает двумя проточками.

Внутренний номинальный (минимальный) диаметр - 11мм
Длина номинальная 22*22*3,8мм
Высота 2,9/1,6мм
Глубина 0,5мм

Косая шайба применяется для выравнивания уклонов полок швеллеров 8% по DIN 434 и 10% по ГОСТ 10906-78. С этой целью изделие подкладывается под головки болтов или под гайки. Довольно часто можно встретить название «клиновая косая шайба». Изделие изготавливается из прокатной, полосовой или листовой стали, обладает двумя проточками.

Внутренний номинальный (минимальный) диаметр - 13,5мм
Длина номинальная 26*30*4,9мм
Высота 3,7/2мм
Глубина 0,7мм

Косая шайба применяется для выравнивания уклонов полок швеллеров 8% по DIN 434 и 10% по ГОСТ 10906-78. С этой целью изделие подкладывается под головки болтов или под гайки. Довольно часто можно встретить название «клиновая косая шайба». Изделие изготавливается из прокатной, полосовой или листовой стали, обладает двумя проточками.

Внутренний номинальный (минимальный) диаметр - 17,5мм
Длина номинальная 32**36*5,9мм
Высота 4,45/2,4мм
Глубина 0,8мм

Косая шайба применяется для выравнивания уклонов полок швеллеров 8% по DIN 434 и 10% по ГОСТ 10906-78. С этой целью изделие подкладывается под головки болтов или под гайки. Довольно часто можно встретить название «клиновая косая шайба». Изделие изготавливается из прокатной, полосовой или листовой стали, обладает двумя проточками.

Внутренний номинальный (минимальный) диаметр - 22мм
Длина номинальная 40*44*7мм
Высота 5,25/2,8мм
Глубина 0,9мм

Косая шайба применяется для выравнивания уклонов полок швеллеров 8% по DIN 434 и 10% по ГОСТ 10906-78. С этой целью изделие подкладывается под головки болтов или под гайки. Довольно часто можно встретить название «клиновая косая шайба». Изделие изготавливается из прокатной, полосовой или листовой стали, обладает двумя проточками.

Внутренний номинальный (минимальный) диаметр - 24мм
Длина номинальная 44*50*8мм
Высота 6/3,2мм
Глубина 1мм

Косая шайба применяется для выравнивания уклонов полок швеллеров 8% по DIN 434 и 10% по ГОСТ 10906-78. С этой целью изделие подкладывается под головки болтов или под гайки. Довольно часто можно встретить название «клиновая косая шайба». Изделие изготавливается из прокатной, полосовой или листовой стали, обладает двумя проточками.

Внутренний номинальный (минимальный) диаметр - 26мм
Длина номинальная 56*56*8,5мм
Высота 6,26/3,2мм
Глубина 1мм

Косая шайба применяется для выравнивания уклонов полок швеллеров 8% по DIN 434 и 10% по ГОСТ 10906-78. С этой целью изделие подкладывается под головки болтов или под гайки. Довольно часто можно встретить название «клиновая косая шайба». Изделие изготавливается из прокатной, полосовой или листовой стали, обладает двумя проточками.

Внутренний номинальный (минимальный) диаметр - 30мм
Длина номинальная 56*56*8,5мм
Высота 6,26/3,2мм
Глубина 1мм

Косая шайба применяется для выравнивания уклонов полок швеллеров 8% по DIN 434 и 10% по ГОСТ 10906-78. С этой целью изделие подкладывается под головки болтов или под гайки. Довольно часто можно встретить название «клиновая косая шайба». Изделие изготавливается из прокатной, полосовой или листовой стали, обладает двумя проточками.

Внутренний номинальный (минимальный) диаметр - 33мм
Длина номинальная 62*62*9мм
Высота 6,26/3,2мм
Глубина 1мм

Косая шайба применяется для выравнивания уклонов полок швеллеров 8% по DIN 434 и 10% по ГОСТ 10906-78. С этой целью изделие подкладывается под головки болтов или под гайки. Довольно часто можно встретить название «клиновая косая шайба». Изделие изготавливается из прокатной, полосовой или листовой стали, обладает двумя проточками.
