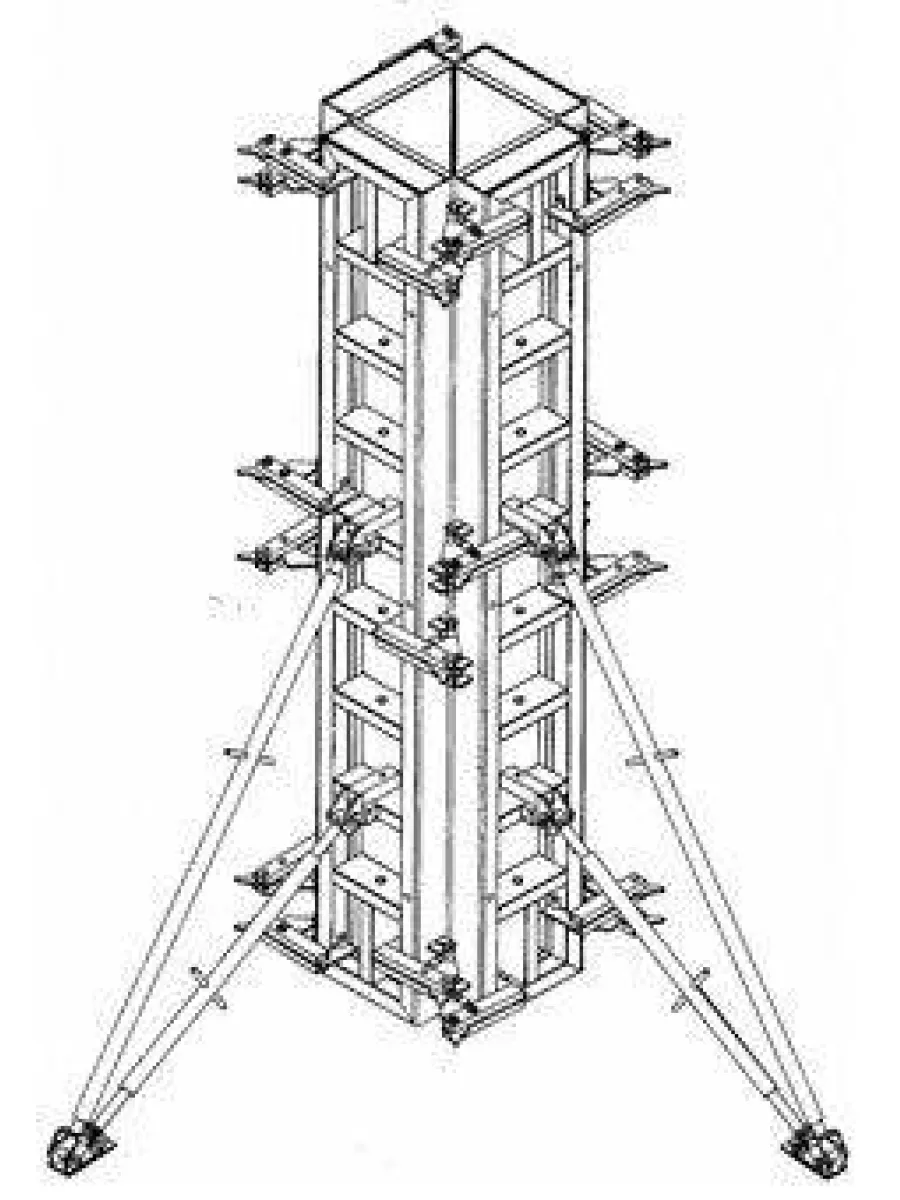

Опалубка колонн на угловых элементах

Пружинный зажим для опалубки HIT усиленный - используется в монолитном строительств с щитовой опалубкой и ламинированной фанерой при заливке фундаментов зданий, колонн, опор, стен и других элементов.

Технические характеристики
Тип зажим пружинный
Материал сталь
Толщина язычка 5 мм
Толщина платформы 2.5 мм
Размер платформы 100 х 71 мм
Диаметр арматуры 6-10 мм
Максимальная нагрузка 2,5 т
Вес нетто 0,28 кг
Артикул зх


Зажим для стеновой опалубки, опалубки колонн, опалубки перекрытий HIT усиленный используется для надежной фиксации элементов опалубки. Многоразового использования, удаляется после затвердевания бетонного раствора перед разбором опалубочной конструкции. Устанавливается на арматуру (катанка, проволока) диаметром от 6 до 10 мм и затягивается специальным ключом (необходимо приобрести отдельно). Используется как с щитовой опалубкой, так и с ламинированной фанерой при монтаже опалубки фундаментов, тоннельных шахт, стен, колонн и других элементов монолитного строительства. Конструкция зажима включает: язычок толщиной 5 мм с острыми зубцами из закаленного металла, обработанного оцинкованным составом; крепежный механизм в направляющем корпусе со сверхпрочной пружиной; платформу из стали толщиной 2.5 мм и размером 71х100 мм. Данная модель имеет усиление в виде ребра жесткости, позволяющего предотвратить деформацию площадки зажима, если он был установлен неплотно или под углом. Один зажим выдерживает нагрузку до 2500 кг.

Гайка стяжная необходима для фиксации щитов с внешней стороны чтобы предотвратить их деформацию во время заливки бетона. Она выполняет роль опоры, поэтому должна иметь надлежащий диаметр, который равен 90 или 100 мм. Двух и трехрожковая конфигурация гайки позволяет закручивать ее как с помощью гаечного ключа, так и с помощью монтировки, что облегает сборку опалубочной системы. Удлиненная втулка предотвращает сдвиг щитов при вибрациях.
Гайка стяжная выступает комплектующей:
для стяжного винта;
анкерного стержня;
универсального соединителя;
шкворня.

Служат для соединения между собой щитов опалубки

Гайка стяжная необходима для фиксации щитов с внешней стороны чтобы предотвратить их деформацию во время заливки бетона. Она выполняет роль опоры, поэтому должна иметь надлежащий диаметр, который равен 90 или 100 мм. Двухрожковая конфигурация гайки позволяет закручивать ее как с помощью гаечного ключа, так и с помощью монтировки, что облегает сборку опалубочной системы. Удлиненная втулка предотвращает сдвиг щитов при вибрациях.
Гайка стяжная выступает комплектующей:
для стяжного винта;
анкерного стержня;
универсального соединителя;
шкворня.

Анкер торцевой предназначен для сборки и соединения щитов опалубки между собой. Изготовлен из стали повышенной прочности. Обеспечивает максимальную прижимную силу на прямых углах. Конструкция проста в сборке: анкер вставляется в технологическое отверстие в щите, с противоположной стороны надевается шайба для обеспечения большей площади контакта, конец фиксируется гайкой.

Технические характеристики
Длина, мм 395
Габариты без упаковки, мм 394х140х170
Материал сталь

Винт стяжной для опалубки используется в комплекте с гайками, трубкой ПВХ, — для крепления опалубки. Имеет длину 3 метра. Поставляется в виде сплошного винта длиной 3 метра.
— диаметр по внешней фаске резьбы — 17 мм;
— диаметр по внутренней фаске резьбы — 15 мм;
— расстояние между нитками резьбы — 10 мм;
сталь марка №45
Горячекатаны

Одевается он на проволоку (арматуру) диаметром от 6 до 10 мм и затягивается специальным ключом. Зажим используется как с щитовой опалубкой, так и без нее при монтаже фундаментов, тоннельных шахт, стен, колонн, и других элементов монолитного домостроения.
Максимальная нагрузка 2500 кг
Платформа 105х69 мм
Толщина платформы 3 мм
Толщина язычка 5 мм
Вес 310 гр

Фанера береза/осина 9мм 1220х2440, сорт 2/4

Ключ для зажима дополнительно усилен, чтобы эффективно работать с арматурой 6-10 мм.

Изделие упрощает и ускоряет армирование опалубки: арматура продевается в специальное отверстие и зажим фиксируется при помощи верхнего рычага. Основной рычаг плотно прижимает зажим к опалубке.

Технические характеристики
Длина, мм 435
Ширина, мм 160
Высота, мм 65
Вес, кг 2,9

Усиленный ключ (клипсоверт) предназначен для фиксации пружинных зажимов. Сначала зажимы размещают на концах арматуры или катанки, выходящих из щитов опалубки, а затем фиксируют до упора ключом для обеспечения прочности и жесткости конструкции. Плотная стяжка необходима для предотвращения разрыва опалубки в процессе заливки бетона. Вручную затянуть зажим до такого упора невозможно. Фиксация ключом происходит с помощью рычага. Для распалубки зажима ключ не применяется. Чтобы снять зажим, достаточно по его язычку нанести несильный удар молотком. Модель имеет двусторонний зубчатый механизм, за счет которого стяжка зажима происходит более плавно без особого физического усилия. Ключ изготовлен из стойкой к коррозии и весовым нагрузкам стали, покрыт порошковой краской, предотвращающей его износ.

Соединительный расходный элемент мелкощитовой опалубки. Служит для контроля толщины возводимых стен и придания конструкции прочности. После демонтажа опалубки остается в бетоне.

Характеристики
Толщина металла 1,9-2,0мм
Длина детали,    330 мм
Толщина бетона, 200 мм
Вес, кг    0,1

Замок универсальный выравнивающий является частью опалубочных систем. Предназначен для соединения щитов опалубки и их выравнивания по плоскости. Замок имеет защиту от вибрации, даже при усиленных нагрузках исключено соскальзывание замка по профилю опалубки.

Диаметр, см    1,7
Давление    6

Ватерстоп является одним из важнейших элементов при опалубке любого вида, поскольку обеспечивает водонепроницаемость в местах стяжения опалубки. Он представляет собой гайку – универсальный крепёжный элемент опалубки. Используется ватерстоп в основном при строительстве водонапорных и гидротехнических сооружений.

Технические параметры:
Внутренний диаметр резьбы, мм 17
Габаритные размеры:
длина, мм 112
внешний диаметр, мм 61
шестигранная головка, мм 30
Допустимая нагрузка избыточного давления воды, атм. 6
Масса, кг 0,5
Метод изготовления литье
Покрытие оцинкованная
Гайки-ватерстопы незаменимы при монолитном строительстве. Они обеспечивают отсутствие течи даже при давлении воды в 6 атмосфер. Они легки и удобны в установке. Гайки данного типа могут быть использованы в качестве единичного водного барьера или в комплексе с другими гидроизоляционными средствами (такими как водонепроницаемый бетон).
