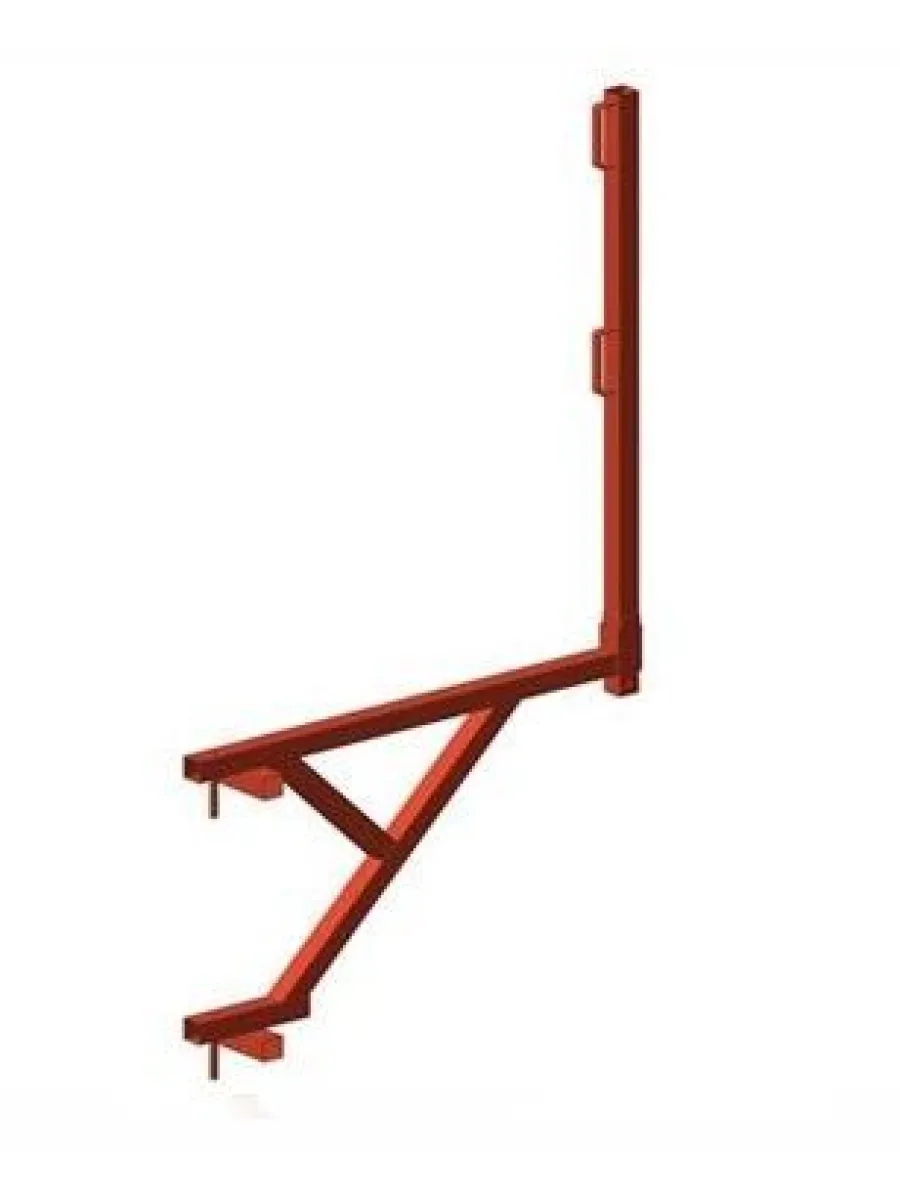

Кронштейн подмости

Предназначена для защиты стяжных болтов в опалубках от контакта с бетоном. Позволяет легко их извлекать из бетонной конструкции для повторного использования.

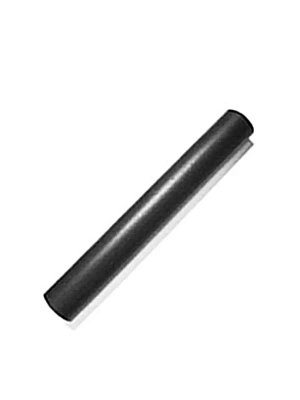

Трубка ПВХ используется для защиты стяжного винта, стягивающие щиты опалубки, от воздействия бетона.

Внешний диаметр трубки ПВХ: 25 мм
Внутренний диаметр трубки ПВХ: 22 мм
Длина трубки ПВХ: 3 метра

пластичность;
прочность;
соответствие параметров;
простота в использовании;
высокая скорость ведения работ;
возможность эксплуатации и устойчивость при резких колебаниях температур;
отсутствие деформации и стойкость в условиях агрессивной среды и при ультрафиолетовом излучении;
антикоррозийные свойства;
Элементы используются при температурах от -40°С до +40°С для любых монолитных конструкций и архитектурных форм.

Гайка стяжная необходима для фиксации щитов с внешней стороны чтобы предотвратить их деформацию во время заливки бетона. Она выполняет роль опоры, поэтому должна иметь надлежащий диаметр, который равен 90 или 100 мм. Двух и трехрожковая конфигурация гайки позволяет закручивать ее как с помощью гаечного ключа, так и с помощью монтировки, что облегает сборку опалубочной системы. Удлиненная втулка предотвращает сдвиг щитов при вибрациях.
Гайка стяжная выступает комплектующей:
для стяжного винта;
анкерного стержня;
универсального соединителя;
шкворня.

Пружинный зажим для опалубки HIT усиленный - используется в монолитном строительств с щитовой опалубкой и ламинированной фанерой при заливке фундаментов зданий, колонн, опор, стен и других элементов.

Технические характеристики
Тип зажим пружинный
Материал сталь
Толщина язычка 5 мм
Толщина платформы 2.5 мм
Размер платформы 100 х 71 мм
Диаметр арматуры 6-10 мм
Максимальная нагрузка 2,5 т
Вес нетто 0,28 кг
Артикул зх


Зажим для стеновой опалубки, опалубки колонн, опалубки перекрытий HIT усиленный используется для надежной фиксации элементов опалубки. Многоразового использования, удаляется после затвердевания бетонного раствора перед разбором опалубочной конструкции. Устанавливается на арматуру (катанка, проволока) диаметром от 6 до 10 мм и затягивается специальным ключом (необходимо приобрести отдельно). Используется как с щитовой опалубкой, так и с ламинированной фанерой при монтаже опалубки фундаментов, тоннельных шахт, стен, колонн и других элементов монолитного строительства. Конструкция зажима включает: язычок толщиной 5 мм с острыми зубцами из закаленного металла, обработанного оцинкованным составом; крепежный механизм в направляющем корпусе со сверхпрочной пружиной; платформу из стали толщиной 2.5 мм и размером 71х100 мм. Данная модель имеет усиление в виде ребра жесткости, позволяющего предотвратить деформацию площадки зажима, если он был установлен неплотно или под углом. Один зажим выдерживает нагрузку до 2500 кг.

Гайка стяжная необходима для фиксации щитов с внешней стороны чтобы предотвратить их деформацию во время заливки бетона. Она выполняет роль опоры, поэтому должна иметь надлежащий диаметр, который равен 90 или 100 мм. Двухрожковая конфигурация гайки позволяет закручивать ее как с помощью гаечного ключа, так и с помощью монтировки, что облегает сборку опалубочной системы. Удлиненная втулка предотвращает сдвиг щитов при вибрациях.
Гайка стяжная выступает комплектующей:
для стяжного винта;
анкерного стержня;
универсального соединителя;
шкворня.

Служат для соединения между собой щитов опалубки

Анкер торцевой предназначен для сборки и соединения щитов опалубки между собой. Изготовлен из стали повышенной прочности. Обеспечивает максимальную прижимную силу на прямых углах. Конструкция проста в сборке: анкер вставляется в технологическое отверстие в щите, с противоположной стороны надевается шайба для обеспечения большей площади контакта, конец фиксируется гайкой.

Технические характеристики
Длина, мм 395
Габариты без упаковки, мм 394х140х170
Материал сталь

Винт стяжной для опалубки используется в комплекте с гайками, трубкой ПВХ, — для крепления опалубки. Имеет длину 3 метра. Поставляется в виде сплошного винта длиной 3 метра.
— диаметр по внешней фаске резьбы — 17 мм;
— диаметр по внутренней фаске резьбы — 15 мм;
— расстояние между нитками резьбы — 10 мм;
сталь марка №45
Горячекатаны

Одевается он на проволоку (арматуру) диаметром от 6 до 10 мм и затягивается специальным ключом. Зажим используется как с щитовой опалубкой, так и без нее при монтаже фундаментов, тоннельных шахт, стен, колонн, и других элементов монолитного домостроения.
Максимальная нагрузка 2500 кг
Платформа 105х69 мм
Толщина платформы 3 мм
Толщина язычка 5 мм
Вес 310 гр

Обеспечивает плотный контакт защитной трубки-ограничителя с опалубочной поверхностью, и предотвращают возможность попадания бетона внутрь трубки-ограничителя диаметром 22 мм.

Диаметр арматуры 22 мм

Резьбовые муфты для соединения стержней арматуры диаметром от 16 мм до 40 мм – как стандартные, так и переходные, соединяющие стержни разного диаметра, производятся из стальных бесшовных труб и применяются для стыковки ненапрягаемой стержневой арматуры классов А400 и А500 согласно государственным стандартам на арматурный прокат. Они используются для монтажа арматурных прутов с накатанной цилиндрической резьбой. Накатка производится в условиях строительной площадки - в арматурном цехе, либо на территории завода, когда готовые, порезанные в размер прутья с резьбой поставляются на объект. В результате накатки резьбы стержень дополнительно упрочняется, обеспечивая высокие прочностные характеристики резьбового соединения.
Длина муфты 52 мм.

Ключ для зажима дополнительно усилен, чтобы эффективно работать с арматурой 6-10 мм.

Изделие упрощает и ускоряет армирование опалубки: арматура продевается в специальное отверстие и зажим фиксируется при помощи верхнего рычага. Основной рычаг плотно прижимает зажим к опалубке.

Технические характеристики
Длина, мм 435
Ширина, мм 160
Высота, мм 65
Вес, кг 2,9

Усиленный ключ (клипсоверт) предназначен для фиксации пружинных зажимов. Сначала зажимы размещают на концах арматуры или катанки, выходящих из щитов опалубки, а затем фиксируют до упора ключом для обеспечения прочности и жесткости конструкции. Плотная стяжка необходима для предотвращения разрыва опалубки в процессе заливки бетона. Вручную затянуть зажим до такого упора невозможно. Фиксация ключом происходит с помощью рычага. Для распалубки зажима ключ не применяется. Чтобы снять зажим, достаточно по его язычку нанести несильный удар молотком. Модель имеет двусторонний зубчатый механизм, за счет которого стяжка зажима происходит более плавно без особого физического усилия. Ключ изготовлен из стойкой к коррозии и весовым нагрузкам стали, покрыт порошковой краской, предотвращающей его износ.

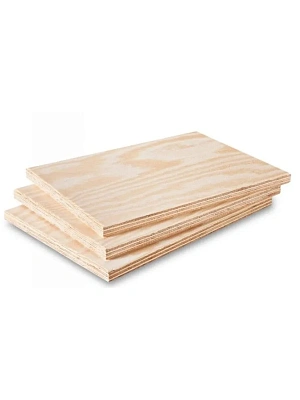

Фанера береза/осина 9мм 1220х2440, сорт 2/4
